GTN II悬臂系统
- 铝材质悬臂系统
- 封闭式型材系统/带开放式电缆槽的型材
- 可与所有控制机箱组合
供货范围
- 系统各部件，包含电缆槽盖条和安装附件
产品信息
| 技术参数 | |
| 材质 |
连接带：DIN EN 573 EN AW-AlMgSi 连接件：DIN EN 1706 EN AC-AlSi12(Fe) 盖条：塑料TPE |
| 表面 | 粉末喷涂 |
| 颜色 |
连接管，连接件：RAL 7035，浅灰色 盖条：RAL 9005，深黑色 |
| 防护等级 |
IP 54 ，根据EN 60529 标准 |
| 产品范围 | |||||
| 订货号 | 类型 | 重量(g) | |||
| 49.47 66 00 | 顶连接件 | 5200 | |||
| 49.47 66 01 | 轻型顶连接件* | 5200 | |||
| 49.47 66 20 | 顶连接件（倒置安装） | 5200 | |||
| 49.47 70 00 | 墙座 | 6100 | |||
| 49.47 70 01 | 轻型墙座* | 6100 | |||
| 49.47 70 20 | 倒装墙座 | 6100 | |||
| 49.47 70 30 | 垂直墙座 | 5900 | |||
| 49.47 71 00 | 转角 | 1600 | |||
| 49.47 71 45 | 转角 GTN II / GTK electronic | 1900 | |||
| 49.47 71 44 | 转角 GTN II / GTS | 1900 | |||
| 49.47 71 49 | 转角 GTN II / GT 48/2 | 1900 | |||
| 49.47 73 00 | 连接件 | 2400 | |||
| 49.47 73 02 | 连接件 GTN II-PRO | 2800 | |||
| 49.47 73 03 | 固定连接件 | 1300 | |||
| 49.47 75 00 | 转角连接件 | 2800 | |||
| 49.47 67 00 | 中间连接件“Z型” | 6600 | |||
| 49.47 67 01 | 轻型中间连接件“Z型”* | 6600 | |||
| 49.47 67 02 | 中间连接件“S型” | 6600 | |||
| 49.47 67 03 | 轻型中间连接件“S型”* | 6600 | |||
| 49.47 75 02 | 转角连接件 GTN II-PRO | 3200 | |||
| 49.47 00 01 | 转接板 GTN II-PRO | 400 | |||
| 49.47 72 00 | 固定立式基座 | 1500 | |||
| 49.47 71 00.81 | 墙座转角 | 1000 | |||
| 49.47 20 12 | 可旋转角 | 4800 | |||
| 49.47 75 49 | 可旋转角连接件转GT48/2 | 5300 | |||
| 49.47 20 13 | 可旋基座 | 3500 | |||
| 49.47 72 20 | 可旋转立式基座，带转接板 | 3700 | |||
| 49.47 72 21 | 可旋转立式基座 | 2400 | |||
| 49.47 76 00 | 15°斜面法兰 | 700 | |||
| 49.47 00 04 | 立柱，最长2.0m（若要其他长度，请说明） | 特殊长度 | |||
| 49.47 80 00 | 可倾斜转接件 | 2200 | |||
| 49.47 30 01 | 高度调节器 | - | |||
| 49.47 30 02 | 挂式高度调节器 挂式滑块 | 13000 | |||
| 49.47 30 03 | 立式高度调节器 立式滑块 | 13000 | |||
|
49.00 01 01 49.00 01 02 |
基础连接元件，用于悬臂系统。控制单元和机柜 |
- - |
|||
| 49.45 69 00 | 基础连接元件，用于悬臂系统。控制单元和机柜 | - | |||
*轻型：可用于低负载（最高30kg/2m）低旋转力的控制单元。
| 铝管 | ||||
| 开口式铝管 | 重量(g) | 封闭式铝管 | 重量(g) | |
| 49.47 10 01 | 标准长度：0.5m | 3000 | 49.47 20 01 | 2850 |
| 49.47 10 02 | 标准长度：1m | 6000 | 49.47 20 02 | 5700 |
| 49.47 10 03 | 标准长度：2m | 12000 | 49.47 20 03 | 11400 |
| 49.47 10 99 | 其他长度（请说明） | 49.47 20 99 | ||
| 阳极氧化铝管 | ||||
| 49.47 11 01 | 标准长度：0.5m | 3000 | 49.47 21 01 | 2850 |
| 49.47 11 02 | 标准长度：1m | 6000 | 49.47 21 02 | 5700 |
| 49.47 11 03 | 标准长度：2m | 12000 | 49.47 21 03 | 11400 |
| 49.47 11 99 | 其他长度（请说明） | 49.47 21 99 | ||
 |
||||

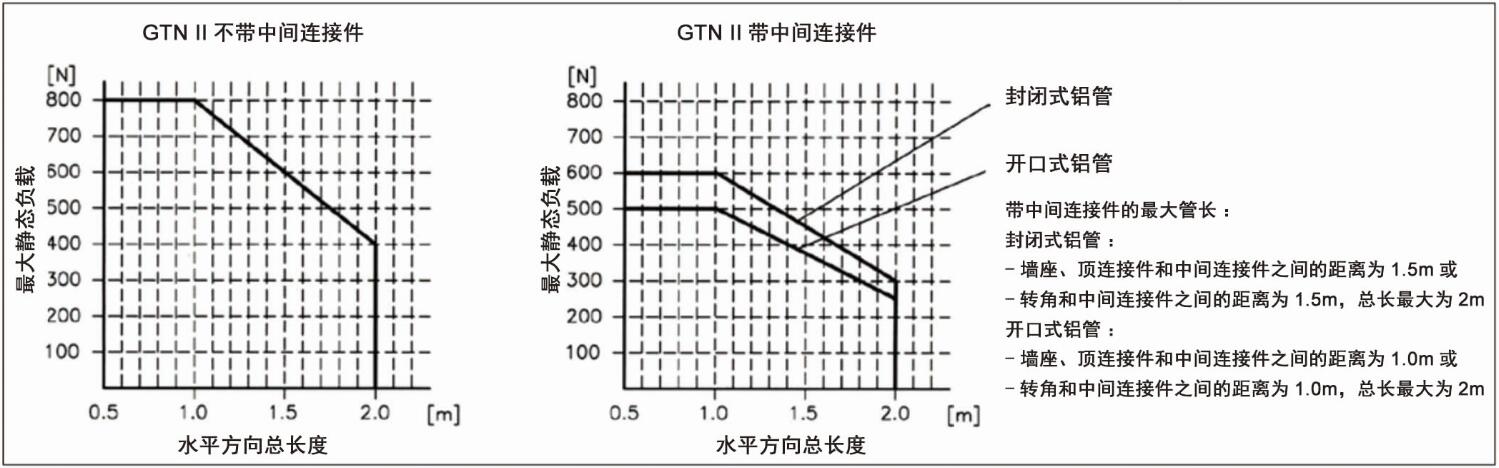

| 说明：垂直方向的铝管承担了整个悬臂系统（杠杆臂！）的负载。若有需要，我们可提供本产品的进一步信息。上面负载图的数据适用于挂式或立式系统。所示重量是所有器件的总重量，即控制箱、所有安装元件以及控制机箱和转角之间连接管重量的总和。 | ||||
