GTL悬臂系统
  • 铝合金大承重悬臂系统
  • 完整的产品链GTS-GTN II-GTL系列
  • 可与GTN II悬臂系统/GTV高度调节系统以及控制机箱组合
  • 可选配带水平调节的连接管型材
  • 最大静载荷为125kg



标准供货范围



  • 连接件带安装附件及密封材料
产品信息
技术参数
材质

连接带:DIN EN 573 EN AW-AlMgSi

连接件:DIN EN 1706 EN AC-AlSi12(Fe)

防护等级 IP 54 符合 EN 60529 标准
喷漆 粉末喷涂
颜色

管件和链接颜色为RAL 7035,浅灰色

电缆通孔 连接管和连接件ø 70mm
产品范围
订货号 类型 重量(g)
49.62 66 00 顶连接件 7600
49.62 70 00 墙座 9500
49.62 71 00 转角 3200
49.62 71 47 转角GTL/GTN II 4100
49.62 72 00 立座 2800
49.62 73 00 连接件 4700
49.62 75 00 转角连接件 5400
49.62 67 00 中间接头 8400

订货号 类型
  封闭式铝型材RAL 7035 重量(g)
49.62 20 01 标准长度0.5m 4500
49.62 20 02 标准长度1m 9000
49.62 20 03 标准长度2m 18000
49.62 20 04 标准长度3m 27000
49.62 20 99 长度可变(请说明)
  封闭式铝型材 阳极氧化处理
49.62 21 01 标准长度0.5m 4500
49.62 21 02 标准长度1m 9000
49.62 21 03 标准长度2m 18000
49.62 21 04 标准长度3m 27000
49.62 21 99 长度可变(请说明)
  封闭式铝型材RAL7035,用于GTL连接件
49.62 20 11 标准长度0.5m 4500
49.62 20 12 标准长度1m 9000
49.62 20 98 长度可变(请说明)
  封闭式铝型材 阳极氧化处理,用于GTL连接件
49.62 21 11 标准长度0.5m 4500
49.62 21 12 标准长度1m 9000
49.62 21 98 长度可变(请说明)

*说明:若是挂式版本,以上产品均配有连接件。

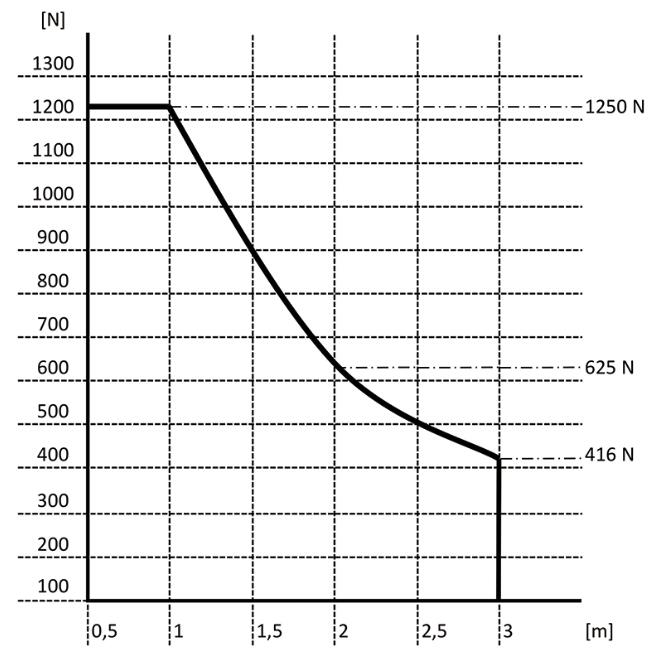

 承重图



说明:

型材垂直方向的长度承担了整个悬臂系统(杠杆臂!)的负载。

若有需要,我们可提供本产品的进一步信息。左边负载图的数据适用于挂式或立式版本。

所示重量是安装重量、Commander机箱,所有元件以及Commander机箱和转角之间连接管重量的总和。
