GT 48/2悬臂系统
- 圆管悬臂系统用于工业控制领域
- 组件的模块化设计
- 保护内部走线
标准供货范围
- 连接件
产品信息
| 技术参数 | |||
| 材质 |
连接管：钢48*4mm DIN 2393-St.37 元器件：DIN EN 1706 EN AC-AlSi 12（Fe） |
||
| 防护等级 | IP 54 EN 60529 | ||
| 喷漆 | 粉末喷涂 | ||
| 密封 | CR或NBR | ||
| 颜色 |
管：电镀 组件：RAL 7043 灰B 特殊颜色根据需要定制 |
||
| 电缆通孔 |
连接管：Φ40mm 系统部件：Φ40mm |
||
| 产品范围 | |||
| 订货号 | 类型 | 重量(Kg) | |
| 49.49 66 00 | 顶连接件 | 2.0 | |
| 49.49 72 00 | 固定立式基座 | 1.0 | |
| 49.49 68 00 | 可旋转立式基座 | 1.8 | |
| 49.49 70 00 | 墙座W | 3.0 | |
| 49.49 62 00 | 墙座S | 2.7 | |
| 49.49 71 00 | 转角 | 1.2 | |
| 49.49 73 00 | 连接件 | 1.1 | |
| 49.49 77 00 | 法兰连接件 | 1.1 | |
| 49.49 77 02 | 法兰连接件GT48/2-PRO | 1.3 | |
| 49.49 75 00 | 转角连接件 | 1.3 | |
| 49.49 78 00 | 法兰转角连接件 | 1.3 | |
| 49.49 78 02 | 法兰转角连接件GT48/2-PRO | 1.5 | |
| 49.49 76 00 | 斜面法兰30° | 0.4 | |
| 49.49 79 00 | 法兰转接件 | 1.5 | |
| 49.49 80 00 | 可倾斜转接件 | 0.8 | |
| 49.49 90 01 | 平板转接件 | 1.4 | |
| 49.49 00 01 | 转接板GT48/2-PRO | 0.2 | |
| 连接管 | |||
| 订货号 | 重量(Kg) | ||
| 10.09 42 16 | 标准长度: 0.5m | 2.15 | |
| 10.09 42 17 | 标准长度: 1m | 4.3 | |
| 10.09 42 18 | 标准长度: 2m | 8.6 | |
| 10.09 42 19 | 标准长度: 3m | 12.9 | |
| 10.09 42 58 | 特殊长度（请说明） | ||

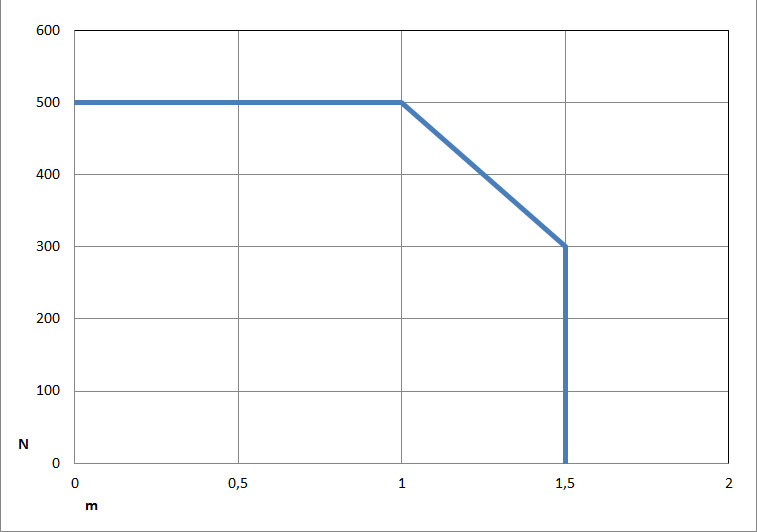

承重图
 |
说明： 垂直方向上的型材承重整个悬臂系统（杠杆臂！）。 如果需要进一步关于这个产品的信息我们也可以提供。 左边承重图中的数据适用于悬挂和站立系统。 所示重量是安装重量的总和，包括Commander机箱，所有连接件， 机箱和转角之间的管子。 |
