GTK80悬臂系统
  • 用于工业领域较大承重的配套悬臂
  • 模块化结构便于走线
  • 可地面安装,顶装或墙装



标准供货范围



  • 连接件、连接管
产品信息
技术参数
材质

连接管:方形ST37

DIN EN 10305-5标准 壁厚5mm或8mm

组件:铸铁或铸铝

走线管/盖板:铝型材

轴承:滚珠轴承

下部:织物


防护等级 IP65 EN 60529标准
喷漆 粉末喷涂
密封 CR或NBR
颜色

走线管/盖板:RAL 7035 浅灰

组件:RAL 7043 灰B

特殊颜色根据需要定制


电缆通道 57cm²
技术参数
订货号 类型 重量(kg)
49.90 66 01 顶部连接器 20.0
49.90 74 01 立式基座 6.0
49.90 70 01 墙面连接器 17.5
49.90 67 01 中间连接器 14.0
49.90 71 11 钢(FH )转角 9.1
49.90 71 20 铝(AS)转角 3.9
49.90 75 01 转角连接器 4.2
49.90 73 01 机箱连接器 3.9
49.90 00 30 转接法兰盘A 1.1
49.90 00 20 转接法兰盘B 1.1

走线槽 连接管 连接管
适用于悬臂管的标准长度

80x80x5mm

80x80x8mm
订货号 订货号 订货号
10.09 42 35 10.09 42 27 10.09 42 31 标准长度0.5m
10.09 42 36 10.09 42 28 10.09 42 32 标准长度1m
10.09 42 37 10.09 42 29 10.09 42 33 标准长度2m
10.09 42 38 10.09 42 30 10.09 42 34 标准长度3m
10.09 41 65* 10.09 41 59 10.09 42 68 定制尺寸(请说明)

*走相关要比悬臂管短1755mm!

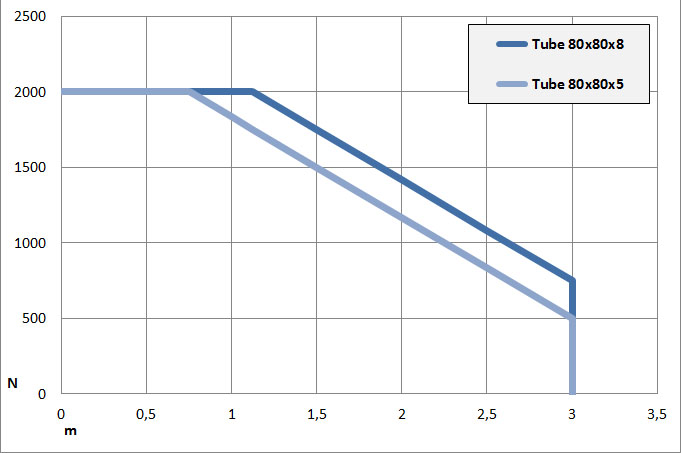

 承重图
