GT50/2,GT60/2,GT80/2悬臂系统
  • 牢固的方管悬臂系统
  • 组建的模块化设计
  • 具有高承重和大延伸性能



供货范围



  • 连接件,连接管



产品信息
技术参数
材质

连接管:方形钢管

连接件类似于DIN EN 10305-5  壁厚5mm

元件:DIN EN 1706 EN AC-AlSi 12(Fe)


防护等级 IP 65 EN 60529
喷漆 粉末喷涂
密封 CR或NBR
颜色

灰B RAL 7043


电缆通孔

GT50/2 16cm²(40*40mm)

GT60/2 25cm²(40*40mm)

GT80/2 49cm²(40*40mm)


产品范围
GT 50/2 GT 50/2 GT 60/2
订货号 订货号 订货号 类型
49.51 66 00 49.51 66 00 49.51 66 00 顶连接件
49.51 74 00 49.51 74 00 49.51 74 00 立式基座
49.51 70 00 49.51 70 00 49.51 70 00 墙面连接器
49.51 79 00 49.51 79 00 49.51 79 00 转接件
49.51 67 00 49.51 67 00 49.51 67 00 中间连接件
49.51 80 00 49.51 80 00 49.51 80 00 转角
49.51 75 00 49.51 75 00 49.51 75 00 转角连接器
49.51 78 00 49.51 78 00 49.51 78 00 法兰转角连接器
49.51 73 00 49.51 73 00 49.51 73 00 机箱连接器
49.51 77 00 49.51 77 00 49.51 77 00 法兰机箱连接器
49.51 62 00 49.51 62 00 49.51 62 00 斜面连接器 DN
49.51 76 00 49.51 76 00 49.51 76 00 30度斜面连接器
49.51 80 10 49.51 80 10 49.51 80 10 信号灯安装件

GT 50/2 GT 60/2 GT 80/2 连接管
订货号 订货号 订货号
10.09 42 20 10.09 42 23 10.09 42 27 标准长度1m
10.09 42 21 10.09 42 24 10.09 42 28 标准长度1m
10.09 42 22 10.09 42 25 10.09 42 29 标准长度1m
10.09 42 42 10.09 42 26 10.09 42 30 标准长度1m
10.09 41 56 10.09 41 57 10.09 41 59 定制尺寸(请注明)

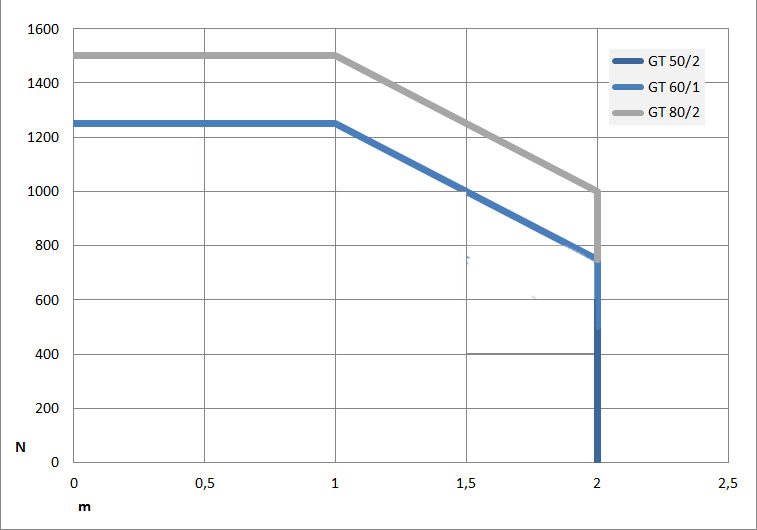

 承重图
