SL3000 控制箱,操作箱
- 用于自动化工程的控制机箱
- 尺寸可按要求定制
- 前后可做成铰链门
- 可从前后嵌入前面板
标准供货范围
- 机箱、带后面板、安装件以及带转角的盖板型材
产品信息
| 技术参数 | |
| 材质 |
型材：DIN EN 573 EN AW-AIMgSi 角部件：DIN EN 1706 EN AC-AISi 12 Cu 1 C Fe ) |
| 防护等级 | IP 65 EN 60529 |
| 表面处理 | 粉末喷涂 |
| 密封 | CR 和I或 PU 泡沫 |
| 颜色 |
RAL 7035, 浅灰或阳极处理自然色 特殊颜色根据需要 |
| 温度范围 | -30°C 至 +80°C |
| 产品范围 | ||
| 订货号 | 类型 | |
| 20.30 99 99 | SL 3000 | |
 |

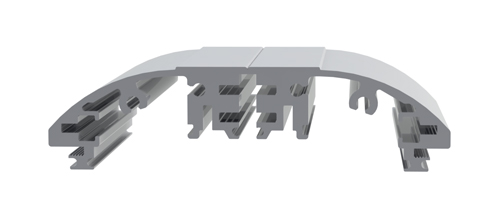

型材1 + 型材1 | 安装深度：125mm |
 |

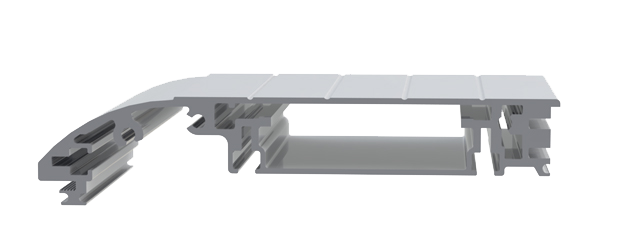

型材1 + 型材2 | 安装深度：184mm |
 |

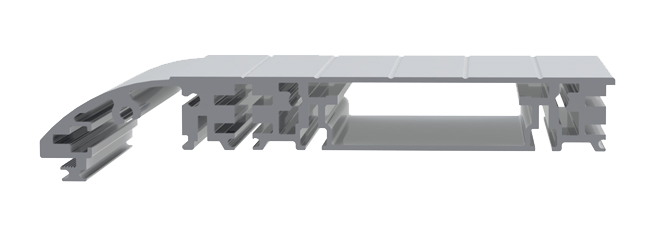

型材1 + 型材3 | 安装深度：225mm |
 |

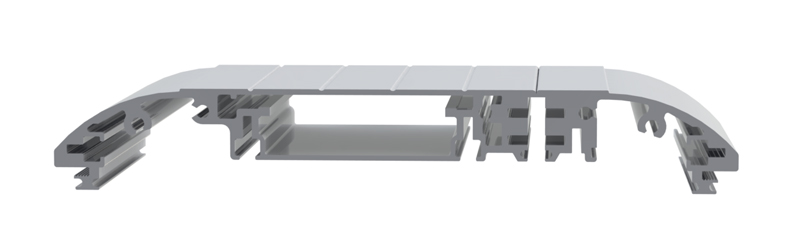

型材1 + 型材2 + 型材1 | 安装深度：250mm |
 |

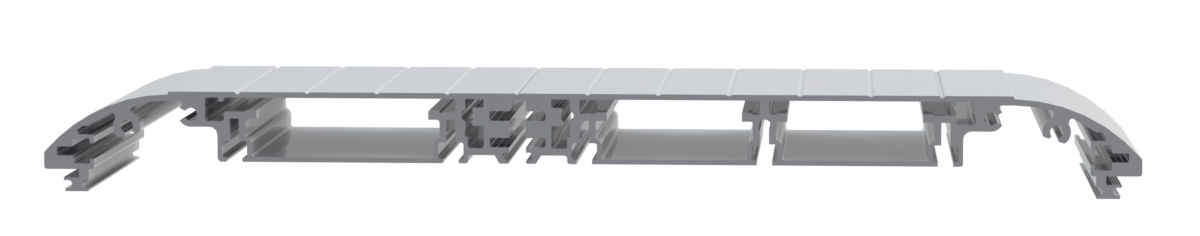

型材3 + 型材4 | 安装深度：375mm |
 |

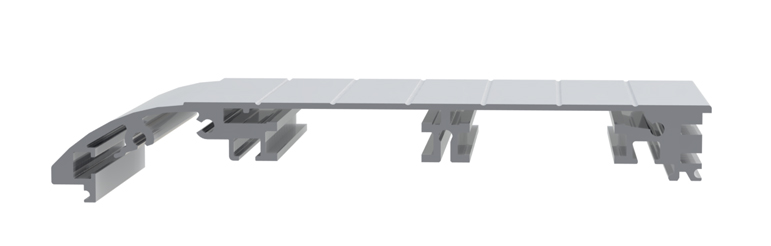

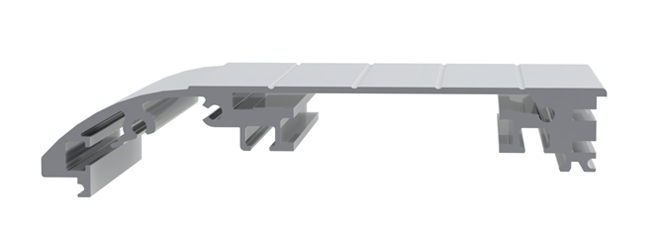

型材1 |
铰链式柜架型材 安装深度59.5mm，外形尺寸大约70mm |
 |

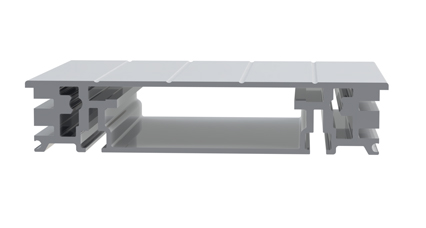

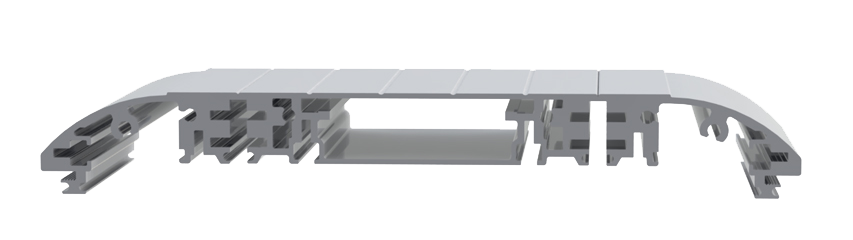

型材2 |
中间型材安装深度119mm 外形尺寸大约125mm |
 |
型材3 |
用于GT60/2 安装深度159.5mm，外形尺寸大约170mm |
 |
型材3 直接安装 | |
 |
型材4 |
用于所有悬臂系统 安装深度209.5mm，外形尺寸大约220mm |
 |
型材4 直接安装 | |
|
||
| 附件 | ||||
| 订货号 | ||||
| M4 固定件 ( 12pcs) | 20.60 10 01 | |||
| M5 固定件 ( 12pcs) | 20.60 10 02 | |||
| 前面板固定件 ( 12pcs) | 26.60 10 03 | |||
| 粉末喷涂连接板 GT 48/2 和 GTK electronic | 20.60 30 01 | |||
| 粉末喷涂连接板 GT 50/2 和 GT 60/2 | 20.60 30 02 | |||
| 粉末喷涂连接板 GT 80/2 | 20.60 30 03 | |||
| 粉末喷涂连接板 GTK 80 | 20.60 30 04 | |||
| 连接板 GTN II | 20.60 30 05 | |||
| 阳极处理连接板 GT 48/2 和 GTK electronic | 20.60 30 11 | |||
| 阳极处理连接板 GT 50/2 和 GT 60/2 | 20.60 30 12 | |||
| 阳极处理连接板 GT 80/2 | 20.60 30 13 | |||
| 阳极处理连接板 GTK 80 | 20.60 30 14 | |||
| 把手安装式文件夹 | 20.60 10 04 | |||
| 直接安装式文件夹 | 20.60 10 05 | |||
| 鼠标架 | 20.60 10 06 | |||
| 连接法兰 GT 48/2 I GTK electronic | 20.60 10 07 | |||
| 适配板 P1/P2 用于 GT 80/2 | 20.60 10 08 | |||
| 角度安装件 | 10.03 31 01 | |||
| 键盘抽屉 | 10.99 20 01 | |||
| 导轨安装件， 长度 80 mm | 54.00 00 16 | |||
| 导轨安装件， 长度 160 mm | 54.00 00 24 | |||
| 导轨安装件， 长度 240 mm | 54.00 00 32 | |||
| 簿型控制面板 240/3 | 20.60 10 50 | |||
| 簿型控制面板 335/5 | 20.60 10 51 | |||
| 簿型控制面板 483/8 | 20.60 10 52 | |||
| 粉末喷涂定位板 GTN II | 20.60 30 05 | |||
| 阳极处理定位板 GTN II | 20.60 30 15 | |||
| 鼠标架 | 10.99 20 02 |
