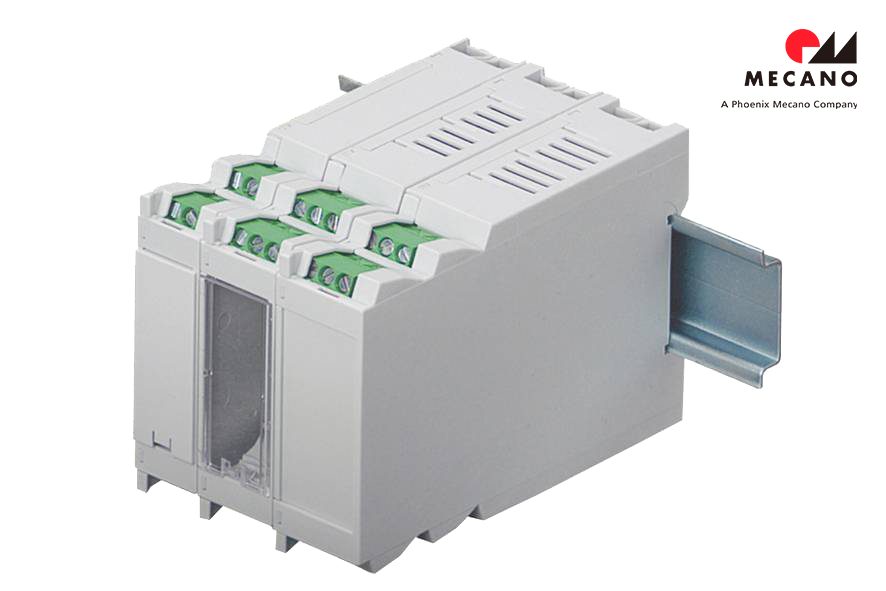

CombiNorm-Compact

机箱可提供各种尺寸,有两种机盖可供选择,获得专利的预装导轨扣入脚。此外,还有多种组合可安装电路板。





  • 3种尺寸
  • 2种机盖类型
  • 预装导轨扣入脚获得专利
  • 配套连接端子作为附件
  • 附件种类丰富



产品信息
技术参数
颜色 浅灰色,接近RAL7035;可按需要提供特殊颜色
防护等级 IP 40/DIN EN 60529;带散热孔IP 30/DIN EN60529;夹件IP 20/DIN EN 60529
机箱材料 PA 6.6-FR (UL 94 V0); 详情请扫码查看

DIN导轨机箱设计能一定程度上极少安装工作和时间

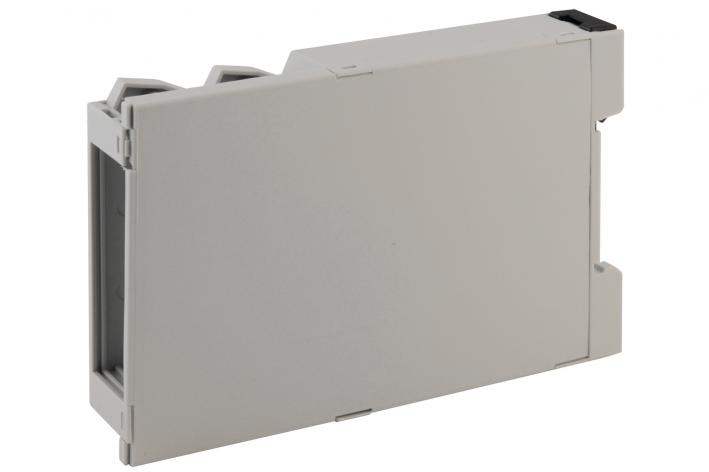

CN..GK与CN-DK组合:该组合需要阶
型断面的电路板。对于相互连接的机
箱端子而言,这是最好的接入方式

CN..GK与CN-DU组合:该组合可使用
矩形电路板
(生产成本极简化)

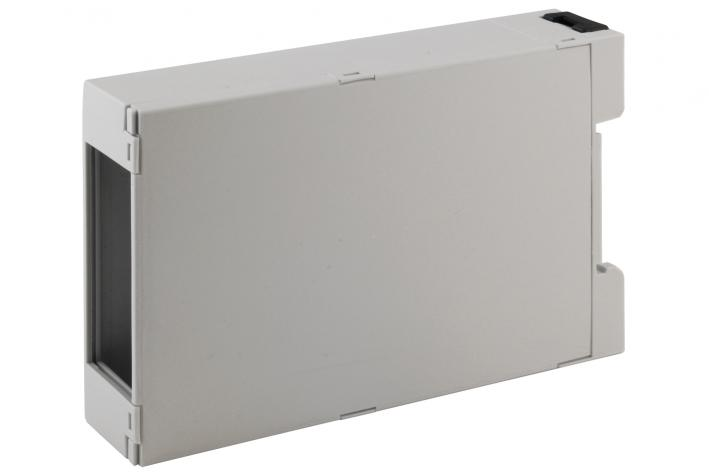

CN..GU与CN-DU组合:通用型机箱,
不带预留端子位置,允许使用与电路
板平行的大型连接器

CN..FP:前面板(按插入方向编码)
,也可提供例如铝质的客户化前面板

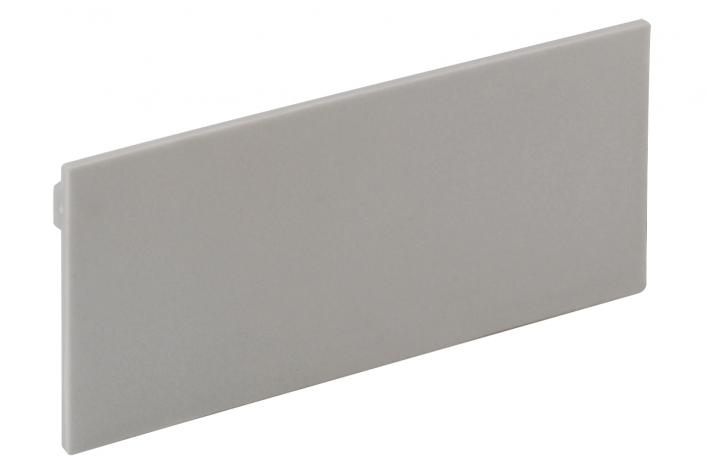

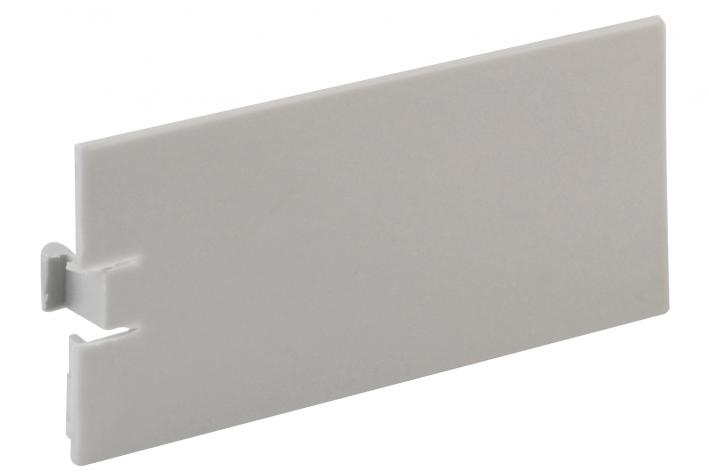

CN..FK:前面片—可取下,便于操作
其后面的元件

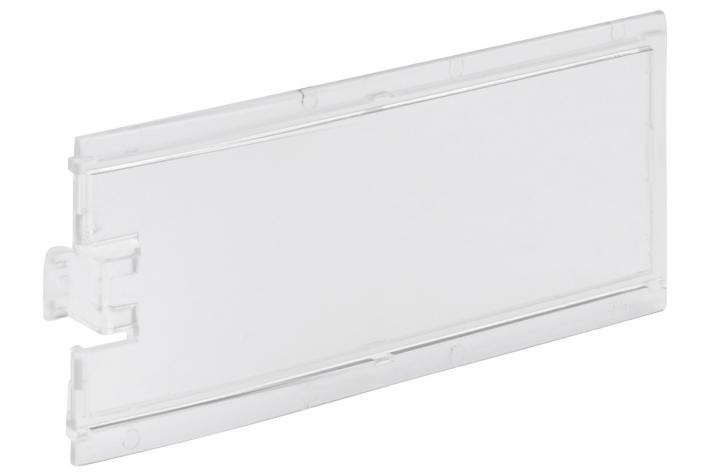

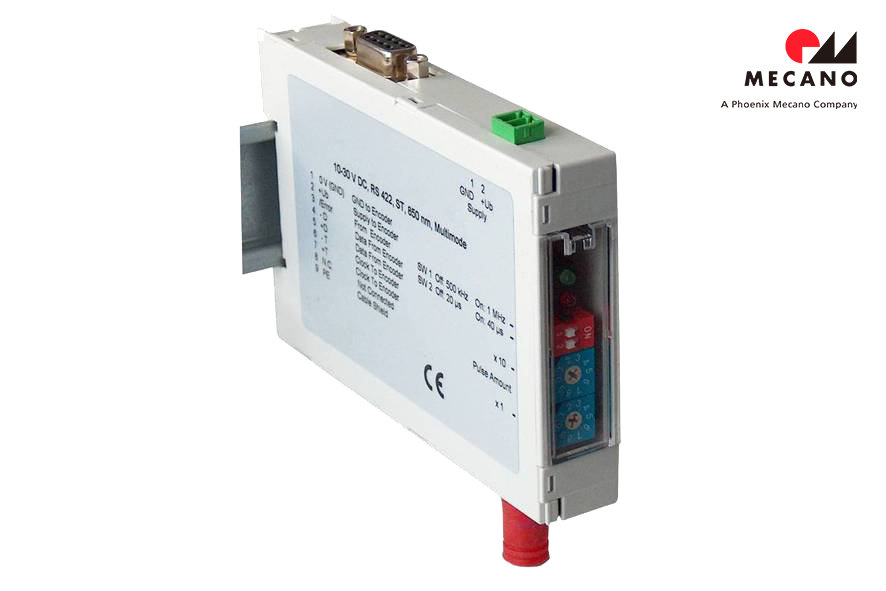

CN...FKG:透明前门,无需额外加工
便可看见LED灯

电路板插入槽与前面板平行,用于安
装前面操作元件等)

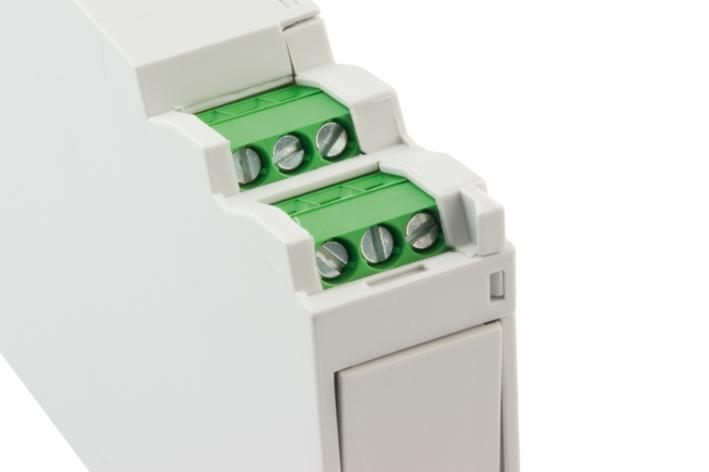

机箱可插入的端子(适合的端子作为附件提供):
CN 19-4 x 2极、CN22-4 x 3极、CN 26-4 x 3极

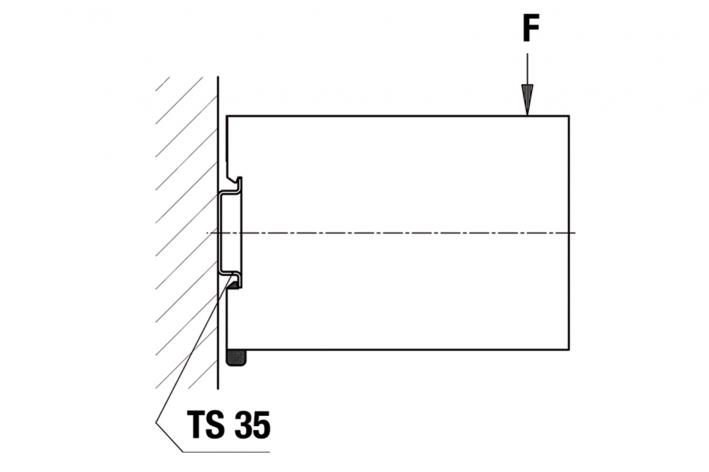

用于安装导轨的角件卡扣(工厂安装
);负载能力,F=最大净负载40 N

更多产品详情请
扫描二维码查看
