CombiNorm-Connect

 DIN导轨上的摁扣也可连接DIN导轨总线接头(镀金触点保证了高产品质量),正面区域大,适合装显示屏或操作元件,有折叠罩门保护。前面板可轻松加工或作丝印。



  • 7种宽度
  • 最小设计宽度,最大极点数量
  • 电路板表面区域和机箱尺寸的绝佳配比
  • 标准供货范围包含前面板和透明罩
  • DIN导轨总线连接器带镀金触点
  • 弹簧笼接线端子
  • 螺钉连接式接线端子,相互插入、相互固定



产品信息
技术参数
颜色 浅灰色,接近RAL7035;可按需要提供特殊颜色
防护等级 IP 20/DIN EN 60529
机箱材料 聚酰胺,UL 94 V0; 详情请扫描二维码

模块化安装设计,DIN导轨总线连接器,备选接线端子使该系列脱颖而出

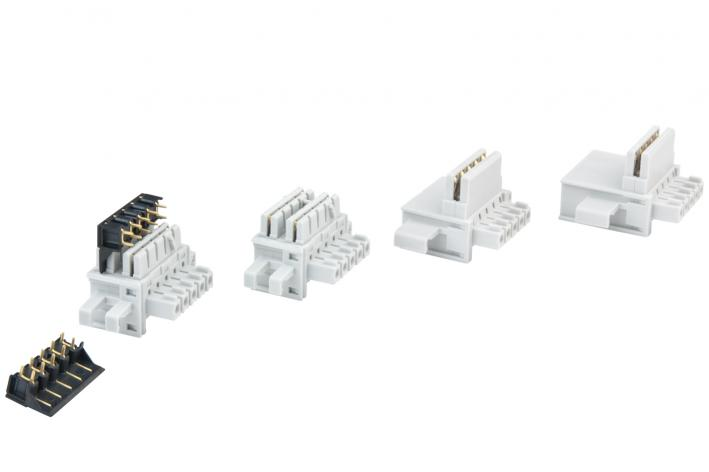

DIN导轨上的摁扣也可连接DIN导轨
总线接头(镀金触点保证了高产品质
量)

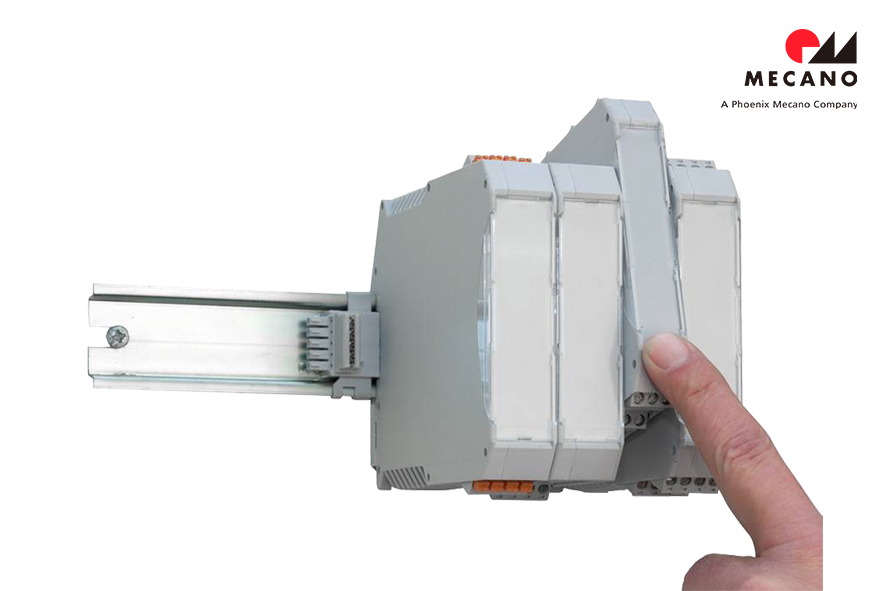

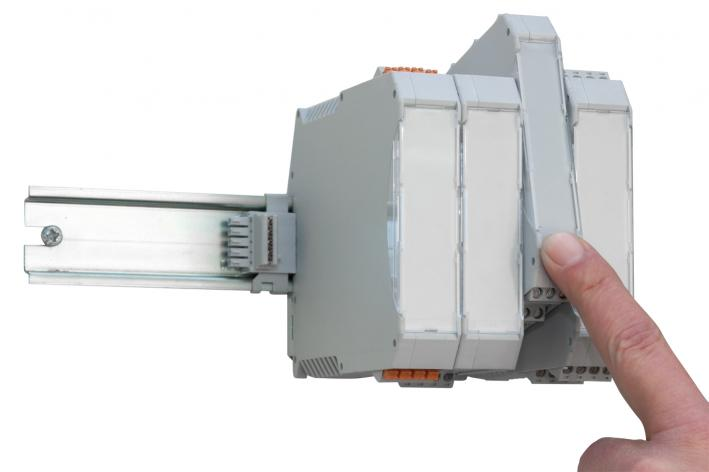

借助总线接头,电源电压和信号电压
得以依次穿过。在不打断与其他设备
连接的情况下,便可移除单独的模块

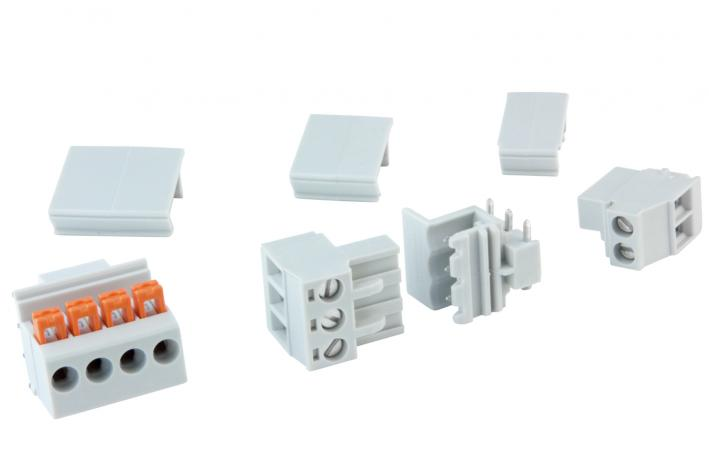

用于接线的弹簧笼和螺旋端子。焊接
时插入端子,这样整个模块便可轻易
插入机箱中

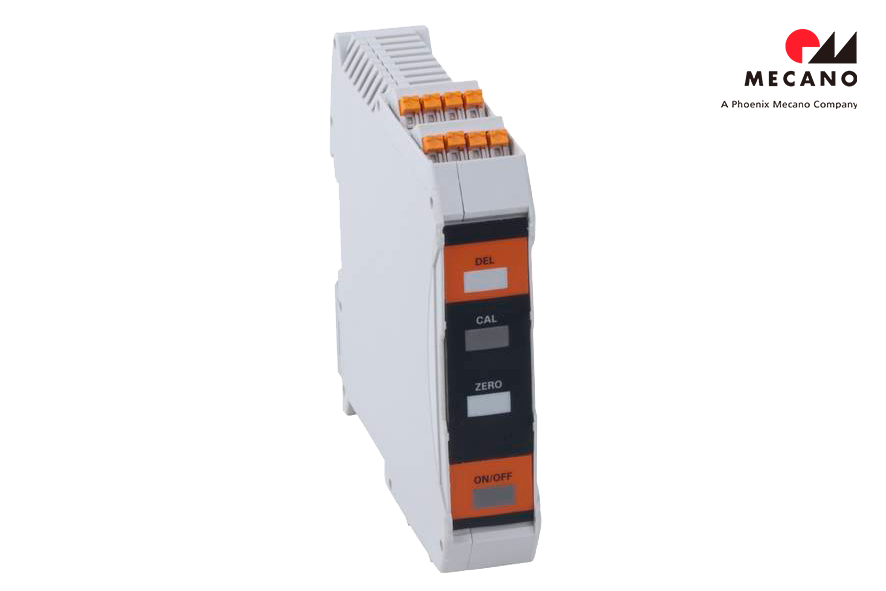

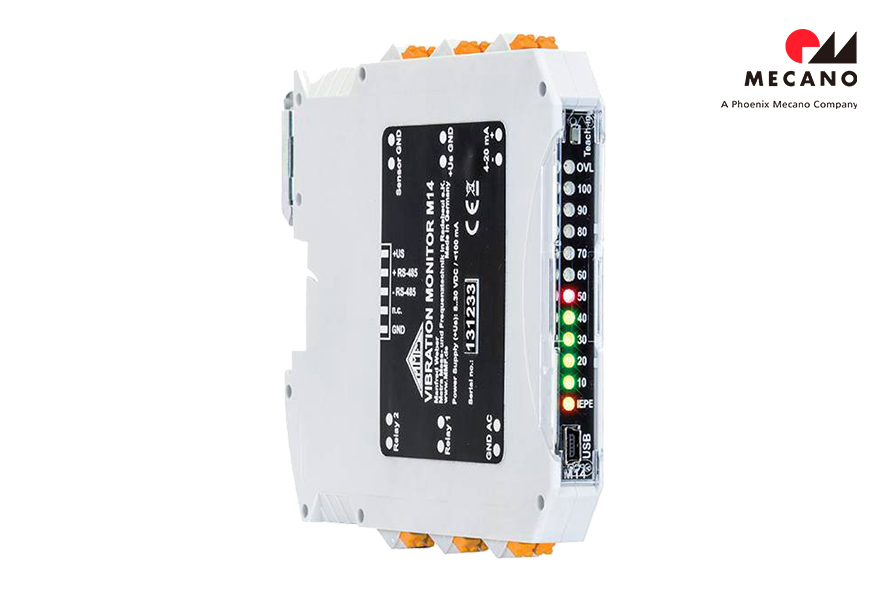

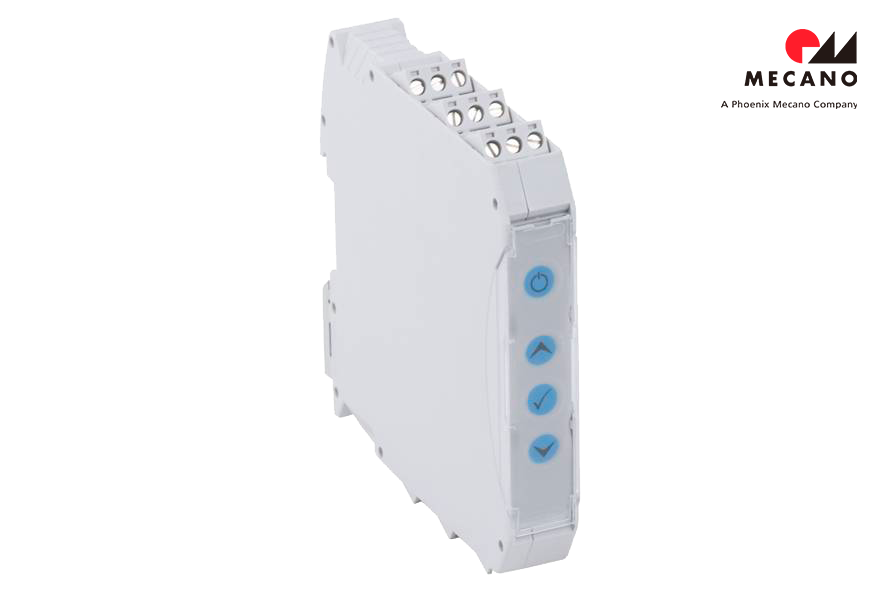

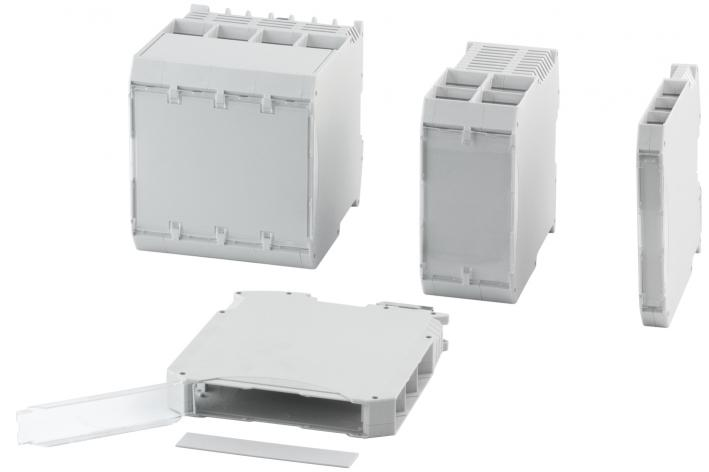

正面区域大,适合装显示屏或操作元
件,有折叠罩门保护。前面板可轻松
加工或作丝印

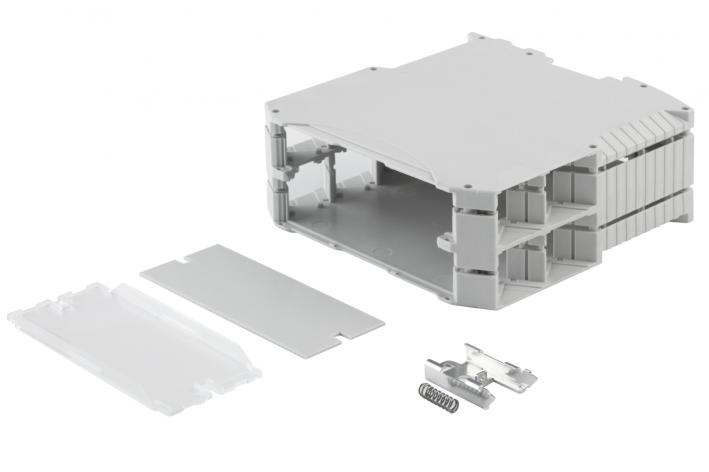

机箱元件互相摁扣固定,脚扣件已安
装,前面板插入固定,透明罩门安装
固定

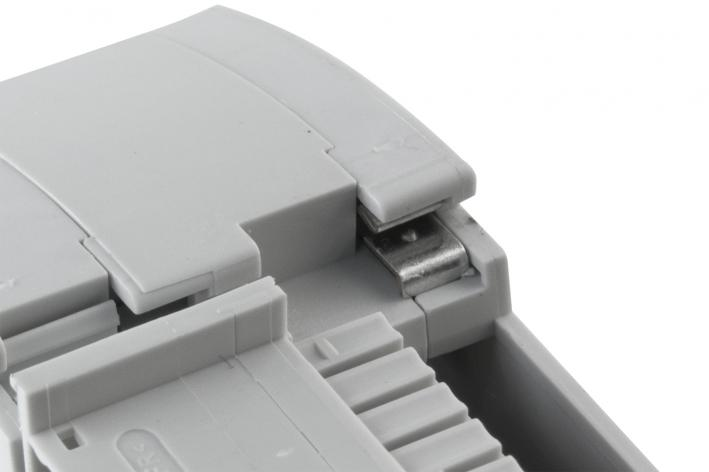

电路板和DIN导轨导电连接后,有功
能性的接地触点作为备选

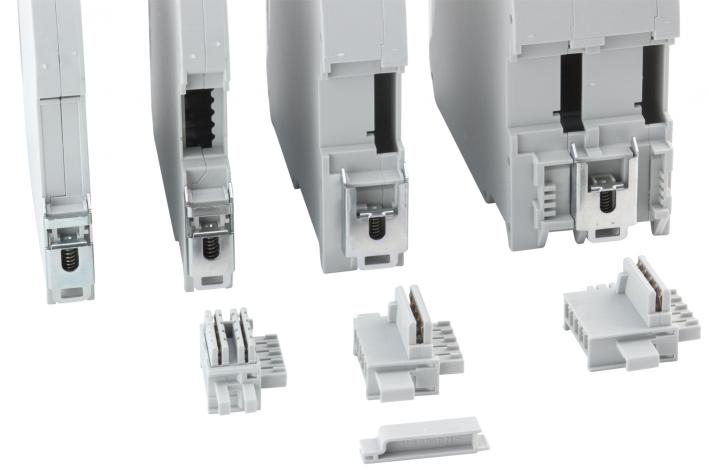

NT...TB: DIN导轨总线连接器开口。
CNT-BV 12..适合CNT 12 TB
CNT-BV 17.. 适合CNT 17、35 TB
CNT-BV 22.. 适合CNT
22、45、67、90 TB

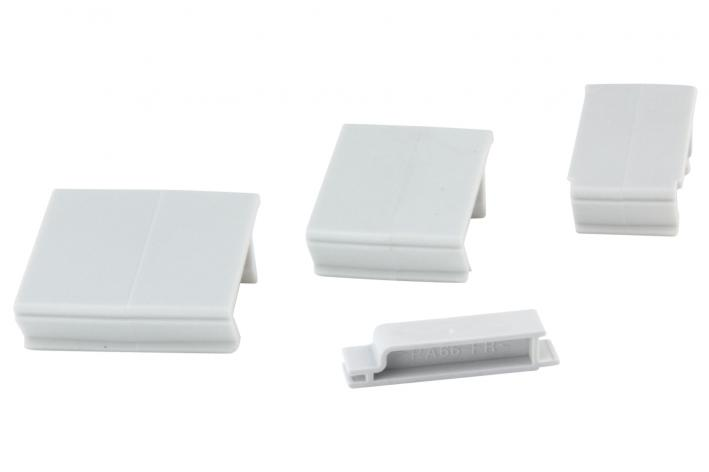

若有需要,宽度大于或等于17的开口
可用BLTB盲塞封闭










更多产品详情请
扫描二维码查看
