CombiNorm-Classic

有不同尺寸机箱外壳可供选择。电路板可以通过端子辅助固定在底座,可同时安装前面操作件,也可以作为墙壁安装件使用。



  • 5种尺寸
  • 配套连接端子作为附件
  • DIN导轨支撑,也可作为墙壁安装件使用
  • 端子认证符合UL 1059, CSA 22.2 编号158和EN60998标准
  • 附件种类丰富



产品信息
技术参数
颜色 浅灰色,接近RAL7035;可按需要提供特殊颜色
防护等级 高达IP 40/DIN EN 60529,端子IP 20/DIN EN60529
机箱材料 ABS;可按需要提供UL 94V0材质; 详情请扫码查看

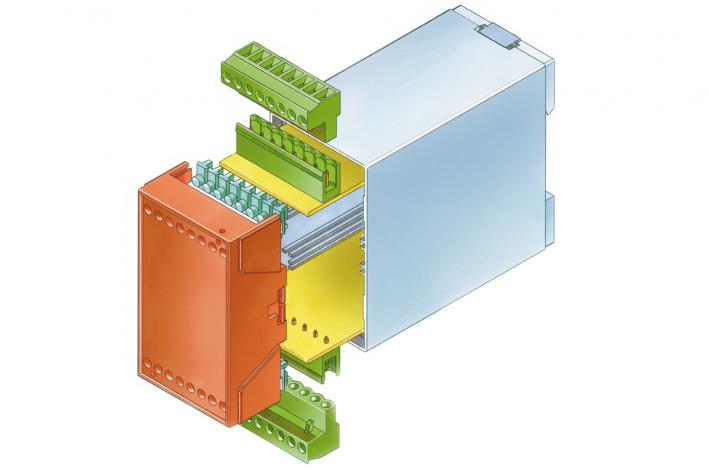

 该DIN导轨能提供最大的安装空间

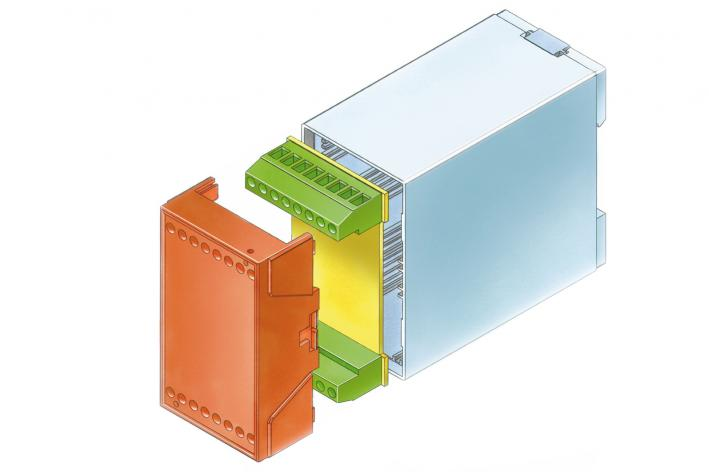

AK 700 V:端子,用于底座电路板(
与前盖平行)。可同时安装前面操作
件。
防护等级:IP 20

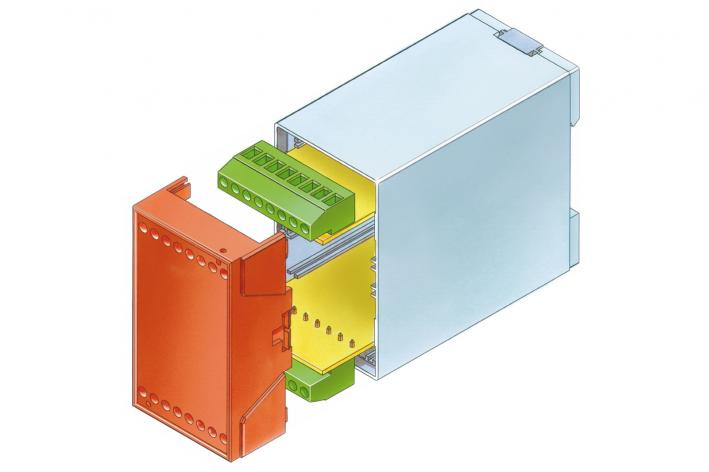

AK 700 H:端子,与水平插入的电路
板一起使用。由于电路板与外部会有
9mm的空隙,因此可以与辅件同时安
装在两侧

STL 950 / AK 950:该端子由两个部
件组成——STL950连接条焊接在水平
插入的电路板上。将端子AK 950插入
连接条,维修时便可快速换下故障设备

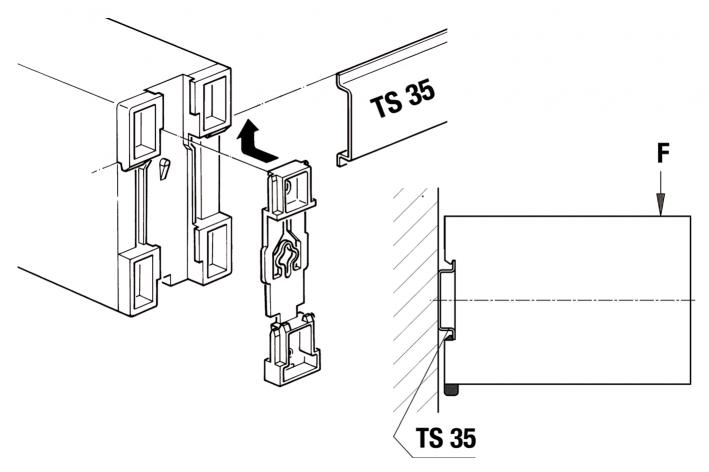

用于安装导轨的角件卡扣(工厂安装
);负载能力,F=最大净负载40 N

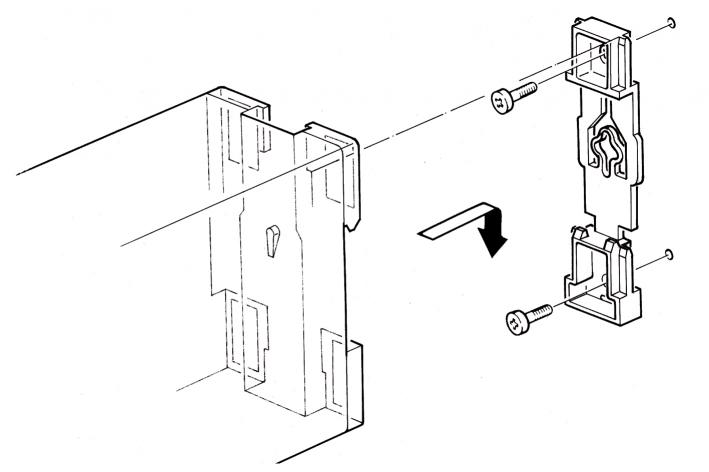

直接墙壁安装

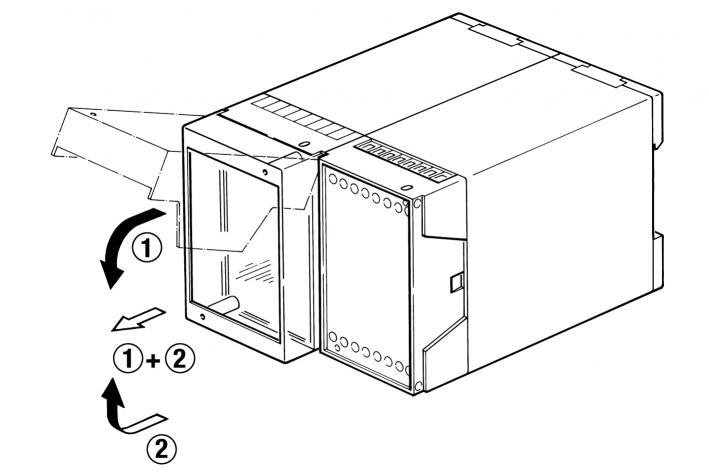

机罩激活

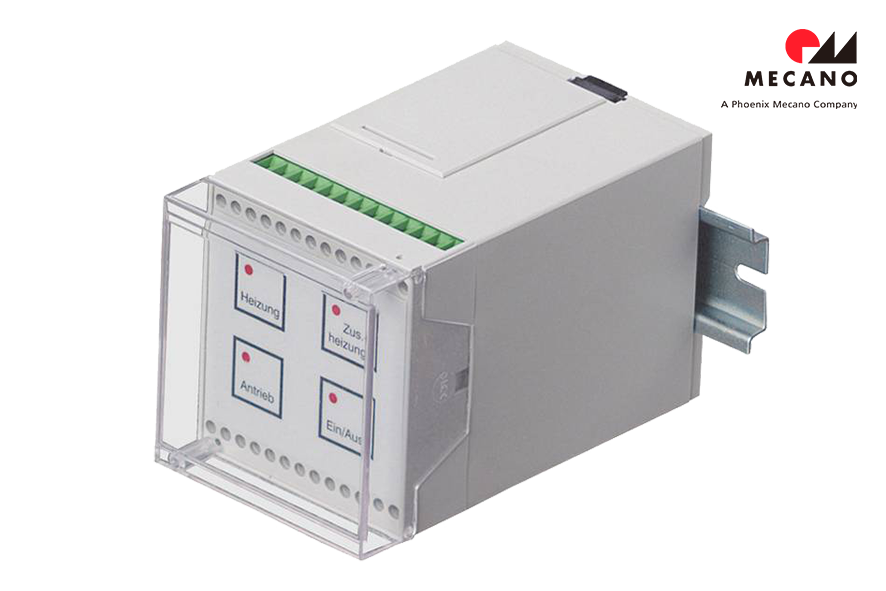

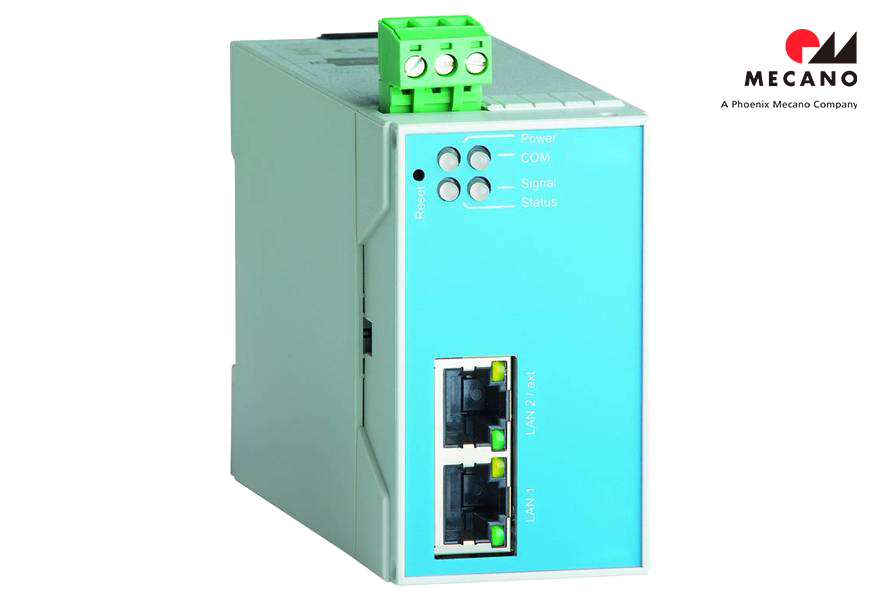

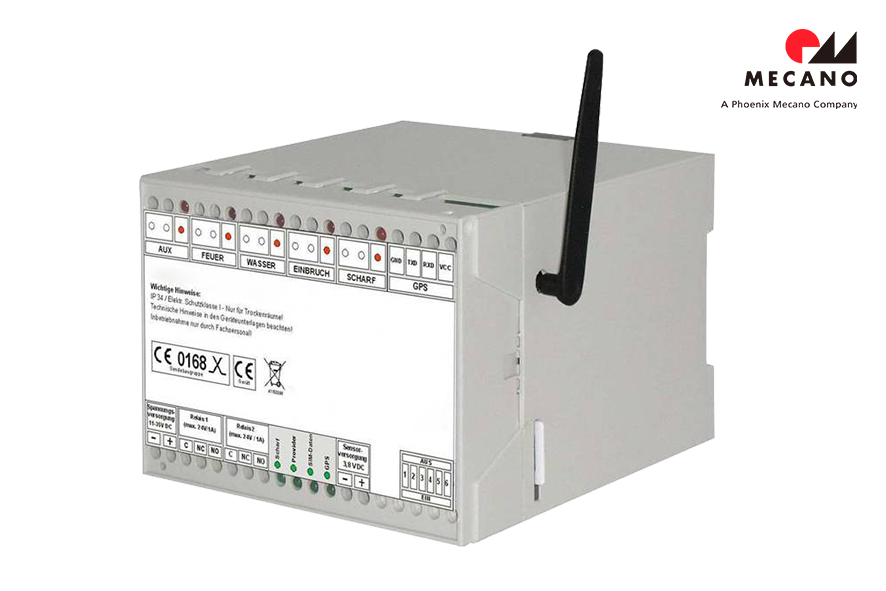

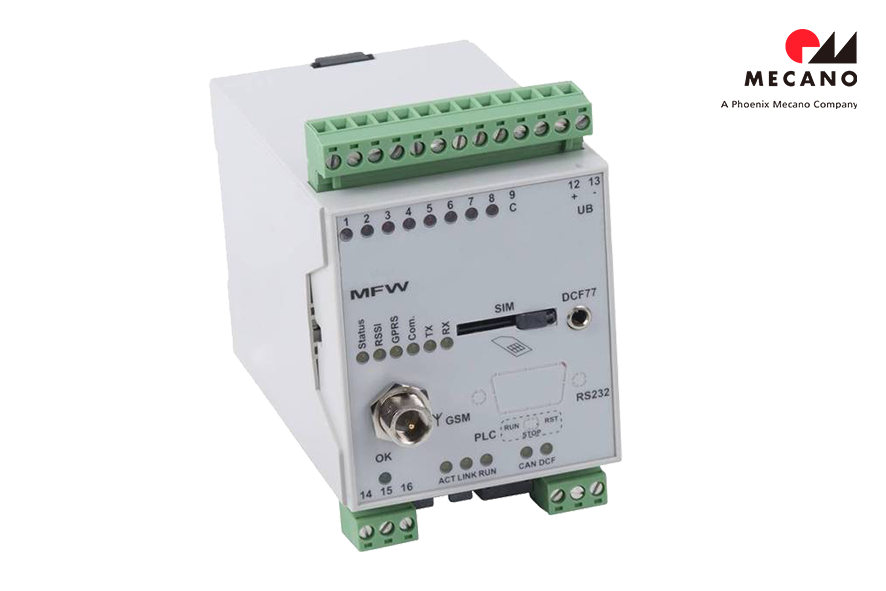

应用案例
