NoVoTronic 仪表壳体
  • 铝型材机箱, 5 种不同尺寸, 用于数据处理, PC 和M C R 技术
  • 螺栓渠外置保证了内部的充分使用
  • 渠成了P C B 导向槽的机箱
  • 外部沟槽(除 oV oTron ic 200 以外)
  • 可变型材长度

标准供货范围



  • 机箱带2片铸铝板和 2片多功能型材



产品信息
技术参数
材质 机箱型材: DIN EN  573 EN AW-AIMgSix
机箱盖: DIN EN 1706 EN AC-AISi 12 (Fe)
保护等级 IP 65, EN 60529 标准
表面处理 粉末喷涂
颜色 箱体和机箱盖:黑色, RAL   9005
多功能型材: 深红色, RAL  3003
EMC EMC 类型可选
温度范围 -40 °C 至 +90 °C
透明盖 -40 °C 至 +60 °C
产品范围
机箱型号 标准 电磁屏蔽 外部机箱尺寸 内部机箱尺寸
  订货号 订货号 W x H x D ( mm ) W x H x D ( mm )
NoVo-Tronic 80-100 07.501010 07.511010 106 X 49 X 120 80 X 36 X 100
NoVo-Tronic 80-160 07.501011 07.511011 106 X 49 X 180 80 X 36 X 160
NoVo-Tronic 80-200 07.501012 07.511012 106 X 49 X 220 80 X 36 X 160
NoVo-Tronic 80-SL 07.501099 07.511099 106 x 49 x SL 80 x 36 x SL
NoVo-Tronic 100-100 07.502010 07.512010 126 X 49 X 120 100 X 36 X 100
NoVo-Tronic 100-160 07.502011 07.512011 126 X 49 X 180 100 X 36 X 160
NoVo-Tronic 100-200 07.502012 07.512012 126 X 49 X 220 100 X 36 X 200
NoVo-Tronic 100-SL 07.502099 07.512099 126 X 49 X SL 100 X 36 X SL
NoVo-Tronic 130-130 07.502510 07.512510 157 X 69 X 150 130 X 57 X 130
NoVo-Tronic 130-160 07.502511 07.512511 157 X 69 X 180 130 X 57 X 160
NoVo-Tronic 130-200 07.502512 07.512512 157 X 69 X 220 130 X 57 X 200
NoVo-Tronic 130-SL 07.502599 07.512599 157 x 69 x SL 130 x 57 x SL
NoVo-Tronic 160-160 07.503010 07.513010 190 X 90 X 180 160 X 76 X 160
NoVo-Tronic 160-200 07.503011 07.513011 190 X 90 X 220 160 X 76 X 200
NoVo-Tronic 160-300 07.503012 07.513012 190 X 90 X 320 160 X 76 X 300
NoVo-Tronic 160-SL 07.503099 07.513099 190 x 90 x SL 160 x 76 x SL
NoVo-Tronic 200-220 07.504010 07.514010 233 X 121 X 240 200 X 105 X 220
NoVo-Tronic 200-280 07.504011 07.514011 233 X 121 X 300 200 X 105 X 280
NoVo-Tronic 200-330 07.504012 07.514012 233 X 121 X 350 200 X 105 X 330
NoVo-Tronic 200-SL 07.504099 07.514099 233 X 121 X SL 200 X 105 X SL
SL=特殊长度

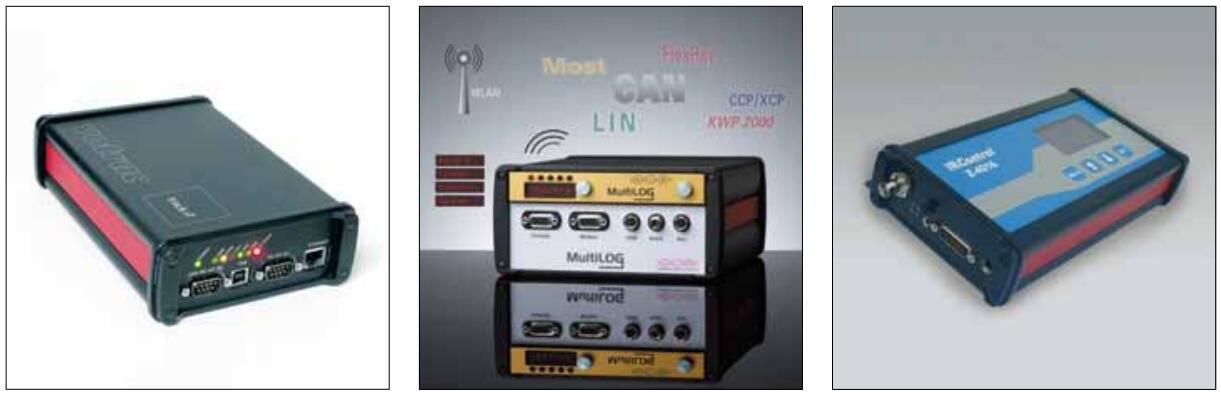

应用
