Combirail

侧面装饰件带一体化脚件,摁扣入机箱型材。备选脚件可在型材较长或高负荷的情况下提高机械稳定性。插入式电路板可通过潜在的接地触点(作为附件提供)与DIN导轨建立电路连接。三层的导向槽为电路板或额外的前面板安装提供了最佳位置。



  • 3种基本尺寸
  • 3种标准长度
  • 可按需要提供特殊长度
  • 摁扣式安装简单方便
  • 耐热性达100°C
  • 墙壁安装配套设计
  • DIN导轨可接地
产品信息
技术参数
颜色

型材:浅灰色,接近RAL 7035;

侧面装饰件:黑色,接近RAL9005;可按需要特殊颜色

机箱材料

挤压型材:聚酰胺PA-GF HT,UL 94V0;

侧面装饰件:聚酰胺PA,UL 94V0; 详情请扫码查看



 Modular DIN导轨机箱为聚酰胺UL 94 V0材质

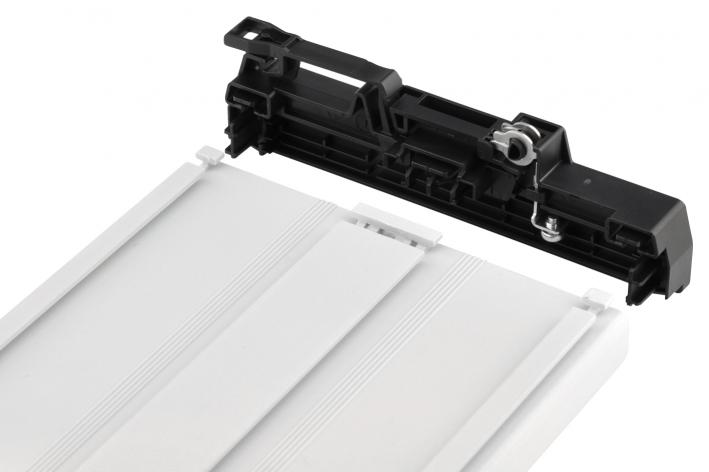

侧面装饰件带一体化脚件,摁扣入机
箱型材

备选脚件可在型材较长或高负荷的情
况下提高机械稳定性

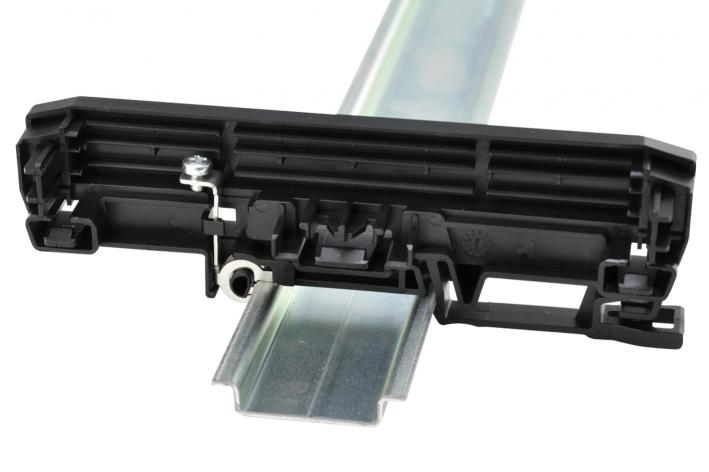

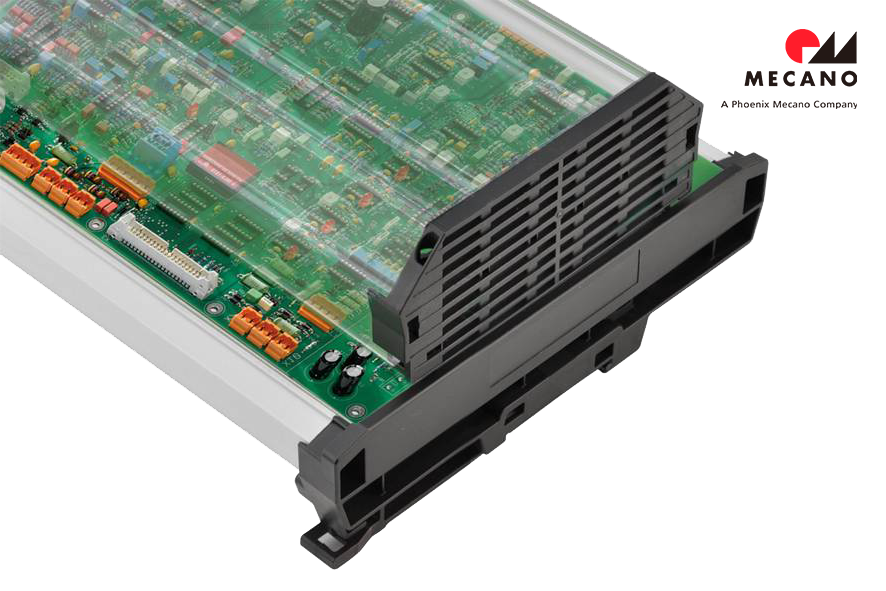

插入式电路板可通过潜在的接地触点
(作为附件提供)与DIN导轨建立电路连接

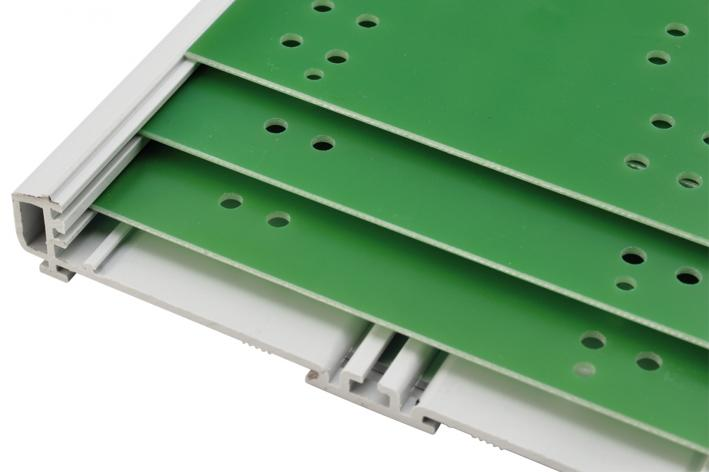

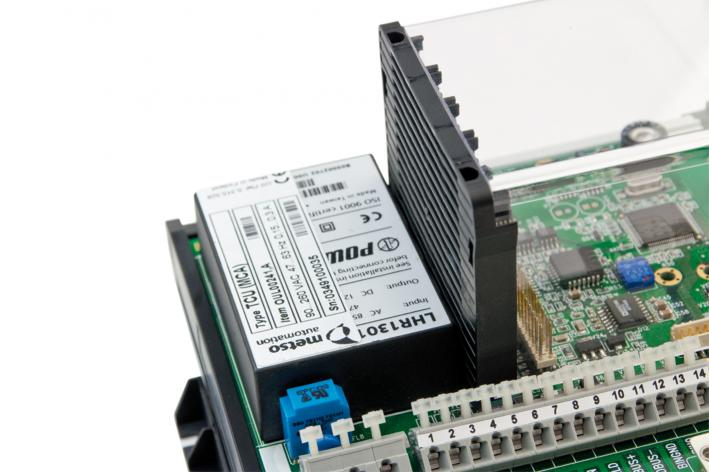

三层导向槽有利于电路板实现最佳定
位或额外安装前面板

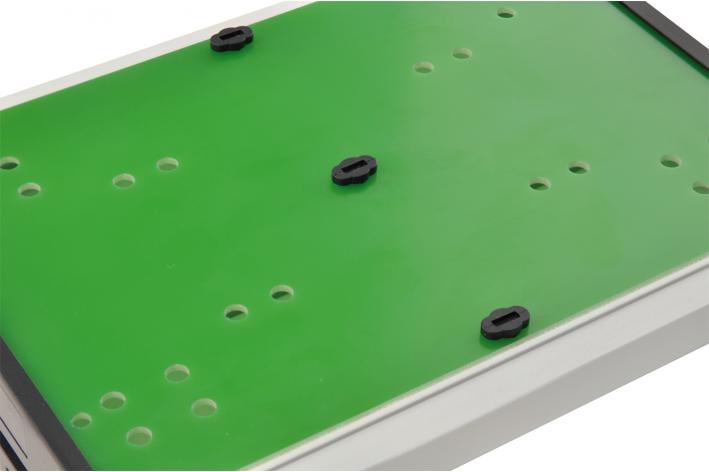

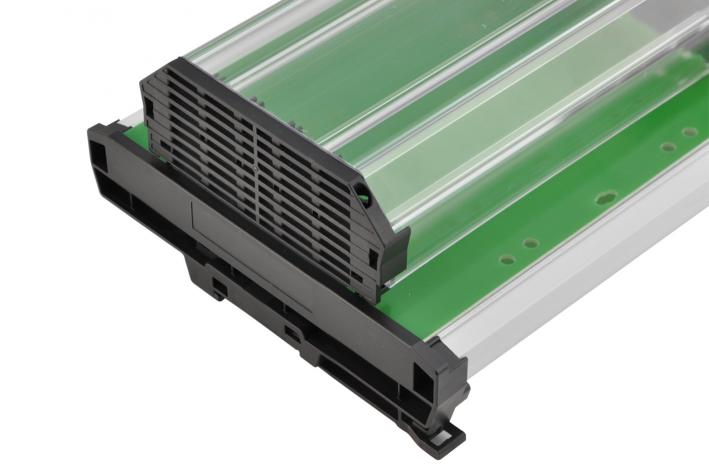

电路板的已定义部分受透明罩盖的保
护,同时仍提供其他部分的自由进口

可按需要提供特殊长度的电路板部分
罩盖

对于电路板布局请注意,插入槽开口
和机箱型材
必须保留边缘未安装状态

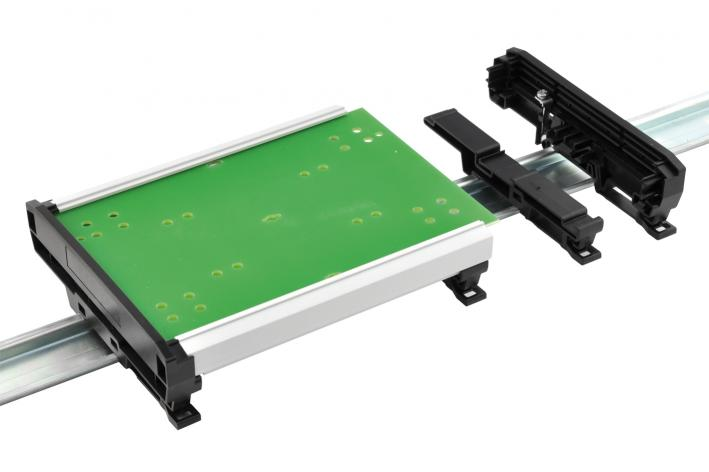

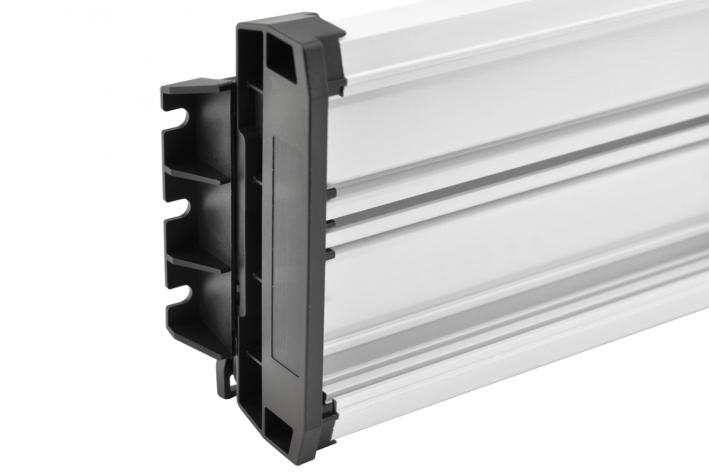

使用墙壁安装件便可直接安装机箱,也可选择
DIN导轨安装的方式(符合DIN EN 60715 TH 35标准)
