尺寸 | 40,60, 80, 120 | Mx最大 | 14-280 Nm |
最大行程长度 | 5465-5780 mm | My最大 | 35-1010 Nm |
Fx最大 | 4800-4800 N | Mz最大 | 55-1780 Nm |
Fy最大 | 1100-9400 N | 导轨 | 可提供不带驱动的滚轮导轨 |
Fz最大 | 694-5200 N | 可选 | 延长导向架 |
RK MonoLine是一款高性能的滚轮导轨,具有极佳的性价比。
尺寸 | 40,60, 80, 120 | Mx最大 | 14-280 Nm |
最大行程长度 | 5465-5780 mm | My最大 | 35-1010 Nm |
Fx最大 | 4800-4800 N | Mz最大 | 55-1780 Nm |
Fy最大 | 1100-9400 N | 导轨 | 可提供不带驱动的滚轮导轨 |
Fz最大 | 694-5200 N | 可选 | 延长导向架 |

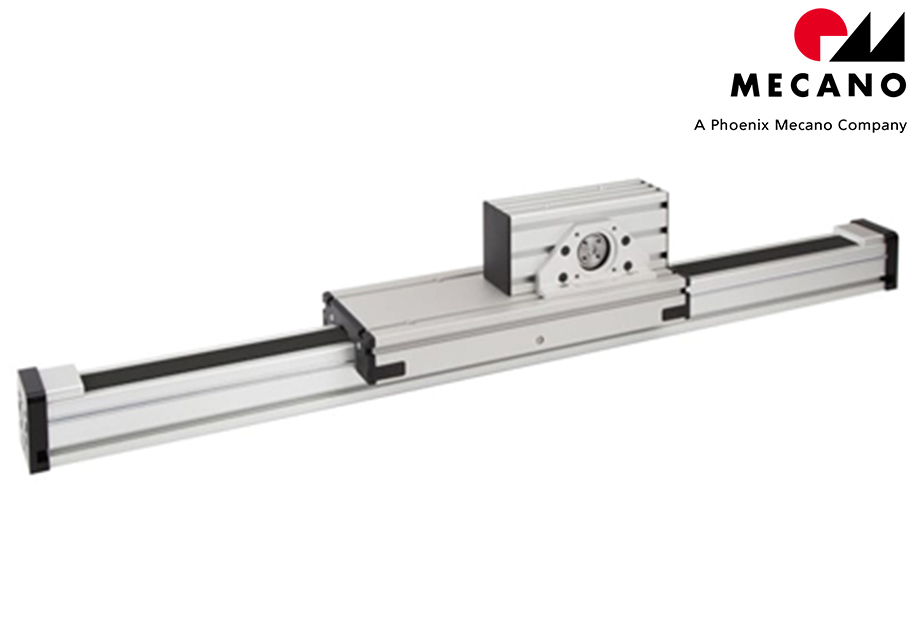

带Omega驱动的直线导轨,通常作为移动轴使用。
尺寸 | 80 | Mx最大 | 95 Nm |
最大行程长度 | 5614 mm | My最大 | 564 Nm |
Fx最大 | 1500 N | Mz最大 | 982 Nm |
Fy最大 | 4367 N | 可选 | 导向架和端件上的中心孔 |
Fz最大 | 2509 N | 延长导向架 | |
可选配锁定装置进行垂直方向安装 |
MonoLine Z80防腐产品是目前MonoLine系列的延伸。通过更换线性单元内的组件,使它可以在对安装材料要求更高的环境中使用。线性单元至少是防腐的及部分是耐腐蚀的。可在100%湿度或有冷凝水和滴水的环境条件下使用。可使用的应用领域,例如:注塑成型机的提取系统或压缩成型过程,其中可能发生水雾,冷凝和滴水。
扫码查看更多产品信息:
同步带较宽的滚轮导轨
注: PLZ导轨已停产(淘汰产品)。我们建议您使用RK MonoLine系列。
尺寸 | 30, 40, 50, 60, 80 | Mx最大 | 14-124 Nm |
最大行程长度 | 4590-5788 mm | My最大 | 20-168 Nm |
Fx最大 | 140-2810 N | Mz最大 | 22-169 Nm |
Fy最大 | 790-2550 N | 导轨 | 可提供不带驱动的滚轮导轨 |
Fz最大 | 790-2550 N | 可选 | 两个相反方向移动的导向架 |
这款同步带单元的连接功能更加优化,导轨型材/导向架上有连接槽。
注: SQZ导轨已停产(淘汰产品)。我们建议您使用RK MonoLine系列。
尺寸 | 30, 40, 60, 80 | Mx最大 | 14-124 Nm |
最大行程长度 | 5788-5898 mm | My最大 | 20-168 Nm |
Fx最大 | 160-2810 N | Mz最大 | 22-169 Nm |
Fy最大 | 790-2500 N | 导轨 | 可提供不带驱动的滚轮导轨 |
Fz最大 | 790-2550 N |
稳固的滚轮导轨,可承受高强度的负载和力。
注: LMZ导轨已停产(淘汰产品)。我们建议您使用RK MonoLine系列。
尺寸 | 100 | Mx最大 | 441 Nm |
最大行程长度 | 5700 mm | My最大 | 609 Nm |
Fx最大 | 3400 N | Mz最大 | 609 Nm |
Fy最大 | 7000 N | 导轨 | 可提供不带驱动的滚轮导轨 |
Fz最大 | 7000 N |
紧凑型滚珠导轨,适合高负载。
尺寸 | 200 | Mx最大 | 920 Nm |
最大行程长度 | 5620 mm | My最大 | 1600 Nm |
Fx最大 | 4700 N | Mz最大 | 1500 Nm |
Fy最大 | 10000 N | 导轨 | 可提供不带驱动的滚轮导轨 |
Fz最大 | 10000 N | 锁定系统-RK安全锁 |
功能全面的密封型导轨系统
尺寸 | 60, 80, 120, 160 | Mx最大 | 48-500 Nm |
最大行程长度 | 5665-9010mm | My最大 | 160-1200 Nm |
Fx最大 | 1000-6000 N | Mz最大 | 140-1150 Nm |
Fy最大 | 700-5100 N | 导轨 | 可提供不带驱动的滚轮导轨 |
Fz最大 | 2500-8900 N | 锁定系统-RK安全锁 |
重载直线导轨
尺寸 | 160, 240, 320 | Mx最大 | 3800 Nm |
最大行程长度 | 9194 mm | My最大 | 6880 Nm |
Fx最大 | 4700 N | Mz最大 | 6880 Nm |
Fy最大 | 10000 N | ||
Fz最大 | 10000 N | 导轨 | 可提供不带驱动的滚轮导轨 |
适合较长行程的同步带单元
尺寸 | 30, 40, 50, 60, 80 | Mx最大 | 48-380 Nm |
最大行程长度 | 3722-17476 mm | My最大 | 70-430 Nm |
Fx最大 | 480-3200 N | Mz最大 | 60-370 Nm |
Fy最大 | 1000-5000N | ||
Fz最大 | 1200-6000N |
