| 尺寸 | 30 | Mx最大 | 2,5 Nm |
| 最大行程长度 | 920 mm | My最大 | 5,5 Nm |
| Fx最大 | 300 N | Mz最大. | 5,5 Nm |
| Fy最大 | 550 N | 驱动轴 | 右手或左手螺纹 |
| Fz最大 | 1210 N | 右手或左手螺纹 |
RK ROSE+KRIEGER
product center
-
RK LightUnit（单管直线导轨）
这是一款较为轻便的直线导轨，适用于简单的手动调整。
-

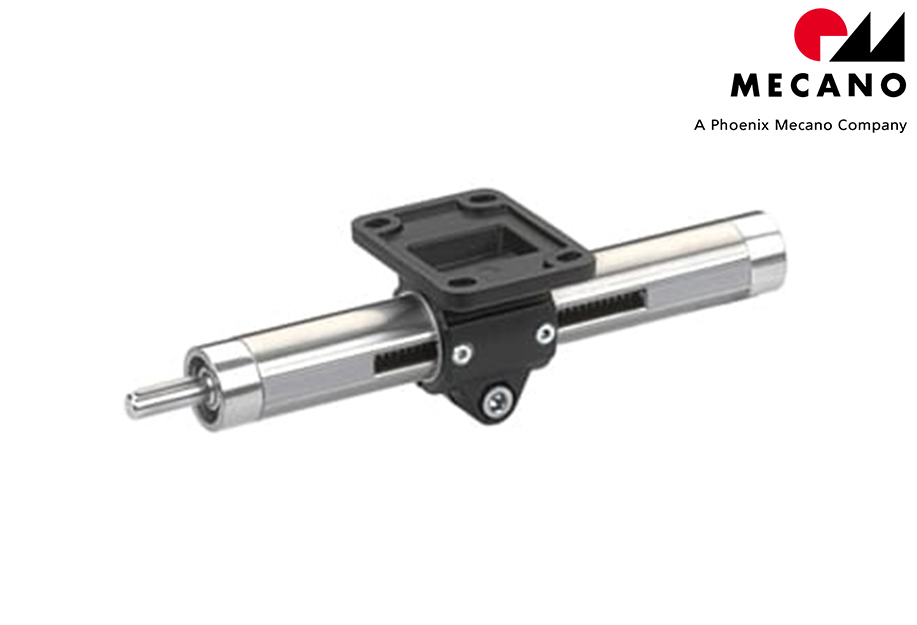

E型（单管直线导轨）
功能全面，性价比很高
尺寸 18, 30, 40, 50, 60, 80 Mx最大 1,5-70 Nm 最大行程长度 890-2740 mm My最大 4-170 Nm Fx最大 400-4500 N Mz最大. 4-170 Nm Fy最大 90-5500 N 驱动轴 右手或左手螺纹 Fz最大 60-5650 N 分离式驱动轴 -

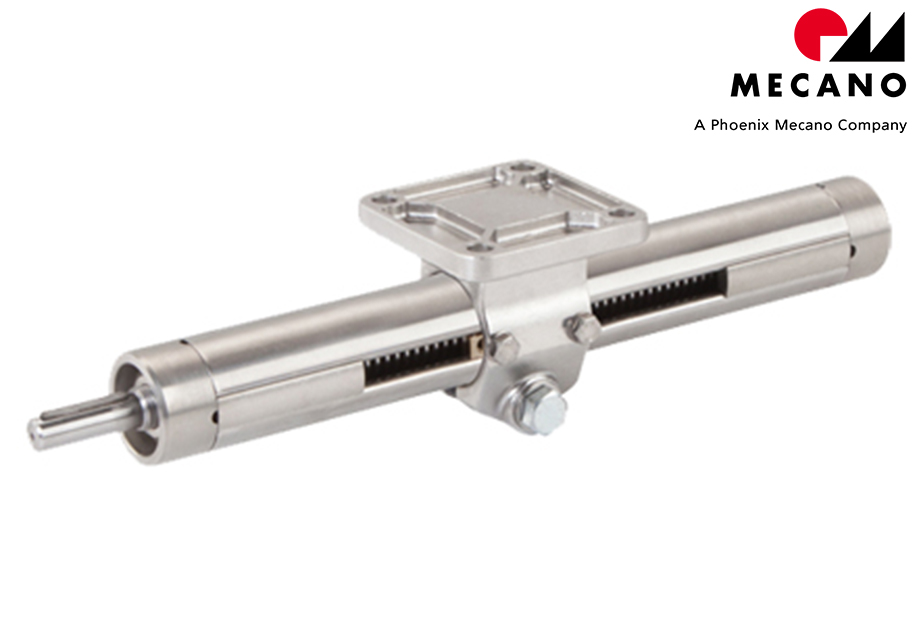

E-II不锈钢（单管直线导轨）
E-II不锈钢直线导轨能100%耐腐蚀，与标准产品相比，它的温度范围升级为-30至+80°C，甚至可根据客户需求作进一步提高。
尺寸 30, 40 Mx最大 6-14 Nm 最大行程长度 1283-2769 mm My最大 15-40 Nm Fx最大 800-1000 N Mz最大 15-40 Nm Fy最大 500-1200 N 驱动轴 右手或左手螺纹 Fz最大 500-1900 N 右手或左手螺纹 -

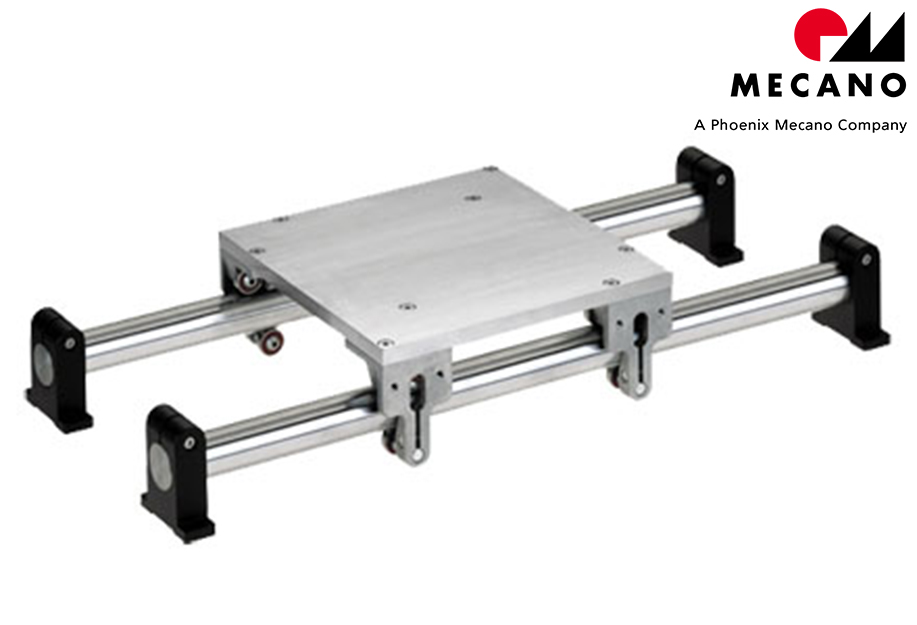

RE直线导轨（双管导轨）
这是一款非常稳固的导轨，适合中等负载下的简单调整。
尺寸 30, 40 Mx最大 65-155 Nm 最大行程长度 3000 mm My最大 65-155 Nm Fy最大 330-600 N Mz最大 20-65 Nm Fz最大 1600-2400 N -

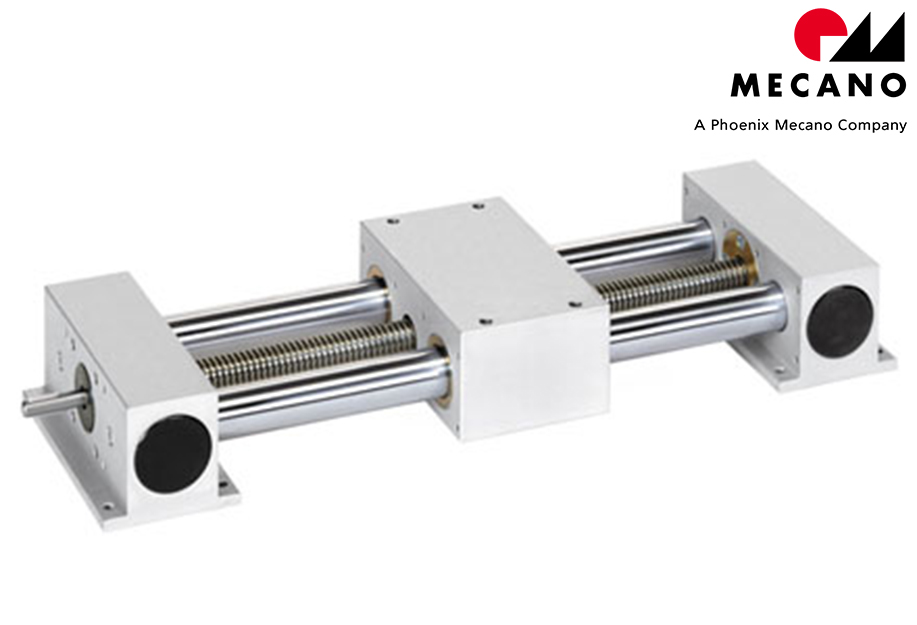

EP（X）直线导轨（双管直线导轨）
这款双管直线导轨非常稳固，能够平衡手动和电动调节过程中的高弯曲力。
尺寸 18, 30, 40, 50, 60, 80 Mx最大 20-650 Nm 最大行程长度 320-2610 mm My最大 30-780 Nm Fx最大 400-4500 N Mz最大 35-1100 Nm Fy最大 200-14000 N 驱动轴 右手或左手螺纹 Fz最大 100-9100 N 右手或左手螺纹 分离式驱动轴 -

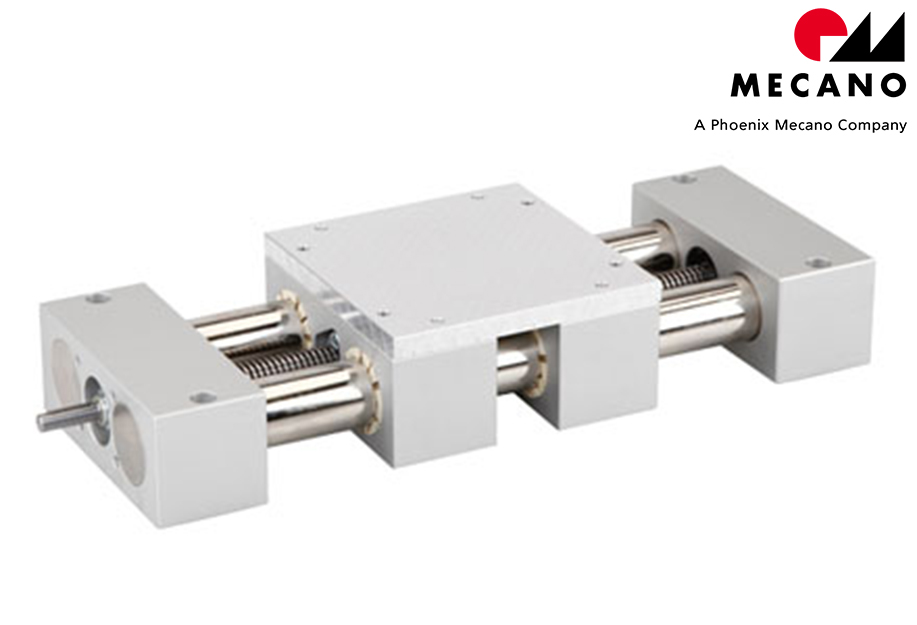

EP(X)-II直线导轨（双管直线导轨）
最新一代的EP（X）-II双管直线导轨-可平衡手动和电动调节过程中的高弯曲力。
尺寸 30, 40 Mx最大 60-160 Nm 最大行程长度 320-2820 mm My最大 60-190 Nm Nm Fx最大 800-1000 N Mz最大 75-240 Nm Fy最大 1000-6000 N 驱动轴 右手或左手螺纹 Fz最大 550-2200 N 右手或左手螺纹 分离式驱动轴 防护等级：带伸缩囊时防护等级IP40 驱动轴夹紧件（可选） -

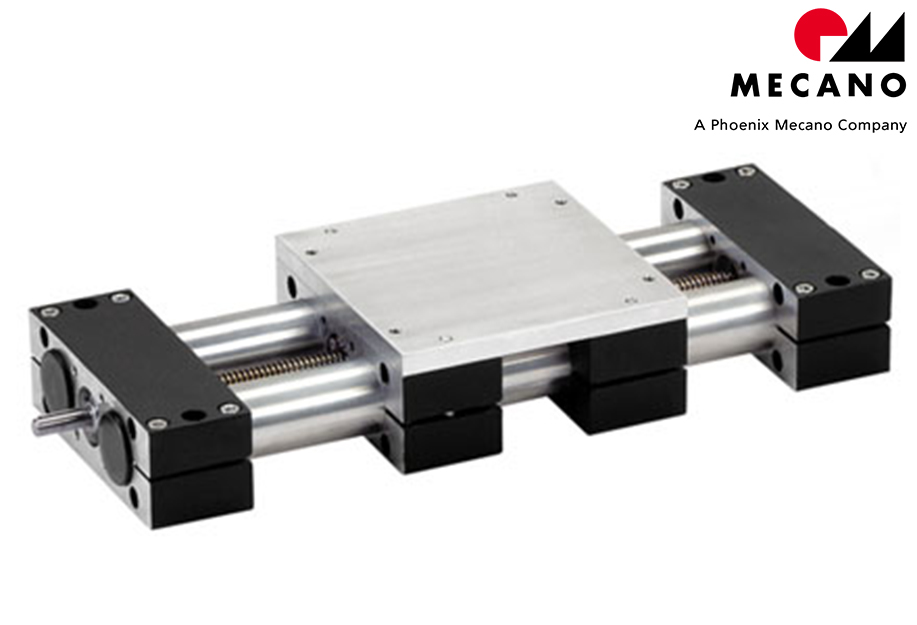

EPX-II KG直线导轨（双管直线导轨）
EPX-II KG 直线导轨带精密滚珠丝杠驱动和导向轴。
尺寸 30, 40 Mx最大 70-160 Nm 最大行程长度 1270-2250 mm My最大 85-250 Nm Fx最大 1000-1200 N Mz最大 99-280 Nm Fy最大 1100-2400 N 驱动轴 右手或左手螺纹 Fz最大 1100-2400 N 防护等级：带伸缩囊时防护等级IP40 驱动轴夹紧件（可选） -
COPAS（双管直线导轨）
COPAS采用造型优雅的阳极氧化铝材质，确保在高负载下也能精确运行。
注: COPAS直线导轨已停产 (淘汰产品)。
We recommend the successor product EP(X-II or EPX-II KG series.尺寸 20, 30, 40 Mx最大 30-234 Nm 最大行程长度 1300-2300 mm My最大 22-218 Nm Fx最大 800-1600 N Mz最大 32-294 Nm Fy最大 700-3500 N 驱动轴 右手或左手螺纹 Fz最大 1000-5200 N 右手或左手螺纹 分离式驱动轴 不带驱动（导向） -
PLM（型材直线导轨）
设计紧凑，用于较小负载下的定位。
尺寸 20, 40x20 Mx最大 3-4 Nm 最大行程长度 855 mm My最大 10-14 Nm Fx最大 125 N Mz最大 10-14 Nm Fy最大 160-200 N 驱动轴 右手或左手螺纹 Fz最大 180-220 N 右手或左手螺纹 分离式驱动轴 不带驱动（导向） -

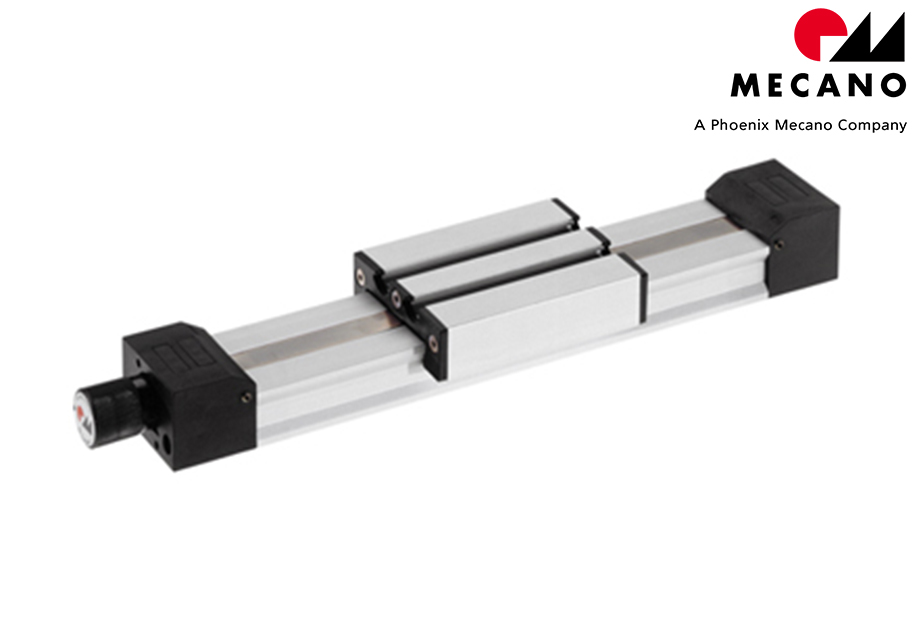

RK Compact（型材直线导轨）
这是一款造型纤细、行程较短的直线导轨，适合手动调节，性价比高。
尺寸 30, 50, 80, 120 Mx最大 3-32 Nm 最大行程长度 130-400 mm My最大 3-59Nm Fx最大 50-215 N Mz最大 3-59 Nm Fy最大 160-1150 N 驱动轴 右手或左手螺纹 Fz最大 160-1150 N 右手或左手螺纹 不带驱动（导向） -

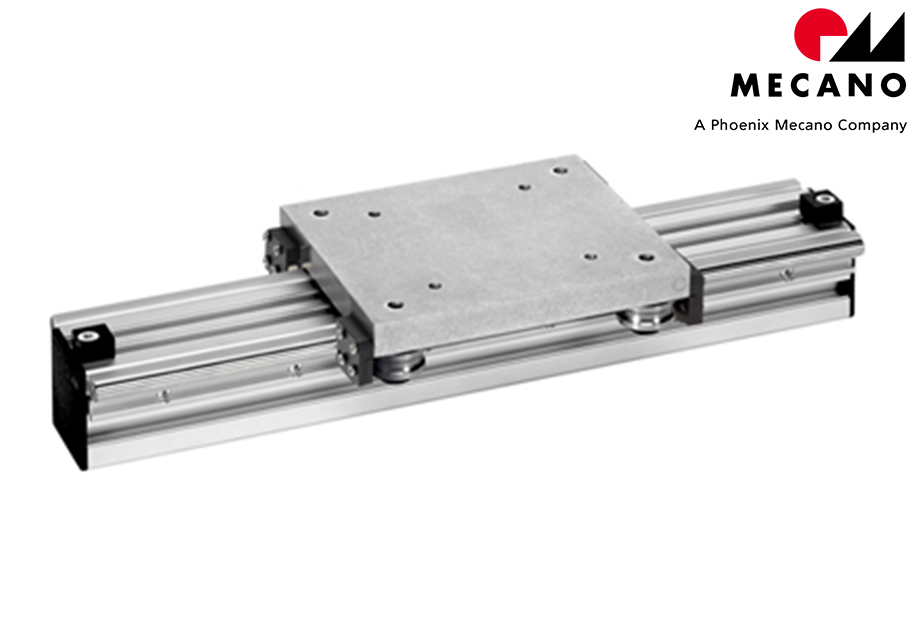

SQL（型材滚轮导轨）
成本较低的导轨，适合中型到重型负载。
尺寸 40, 60, 80, 120, 160 Mx最大 50-134 Nm 最大行程长度 5750 mm My最大 70-121 Nm Fx最大 – Mz最大 140-243-59 Nm Fy最大 1500-2500 N 驱动轴 不带驱动（导向） Fz最大 1000-1500 N -

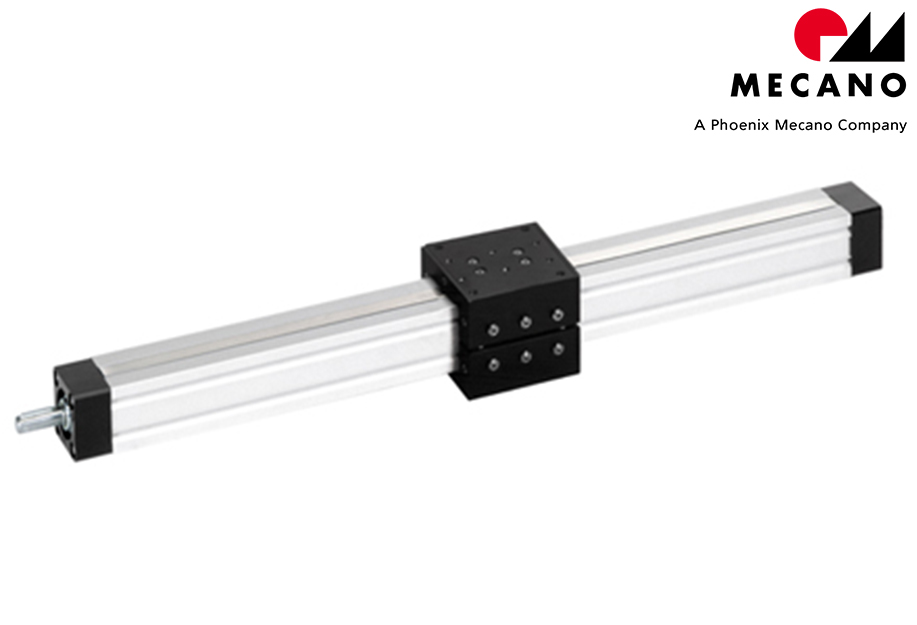

quad®（型材直线导轨）
这是一款造型紧凑、多用途的直线导轨，适合在中型负载下的手动和电动调节。
尺寸 30,40, 50, 60, 80 Mx最大 6-80 Nm 最大行程长度 1375-4157 mm My最大 11-140 Nm Fx最大 800-2500 Mz最大 8-85 Nm Fy最大 600-6000 N 驱动轴 右手或左手螺纹 Fz最大 600-6000 N 右手或左手螺纹 分离式驱动轴 不带驱动（导向） -

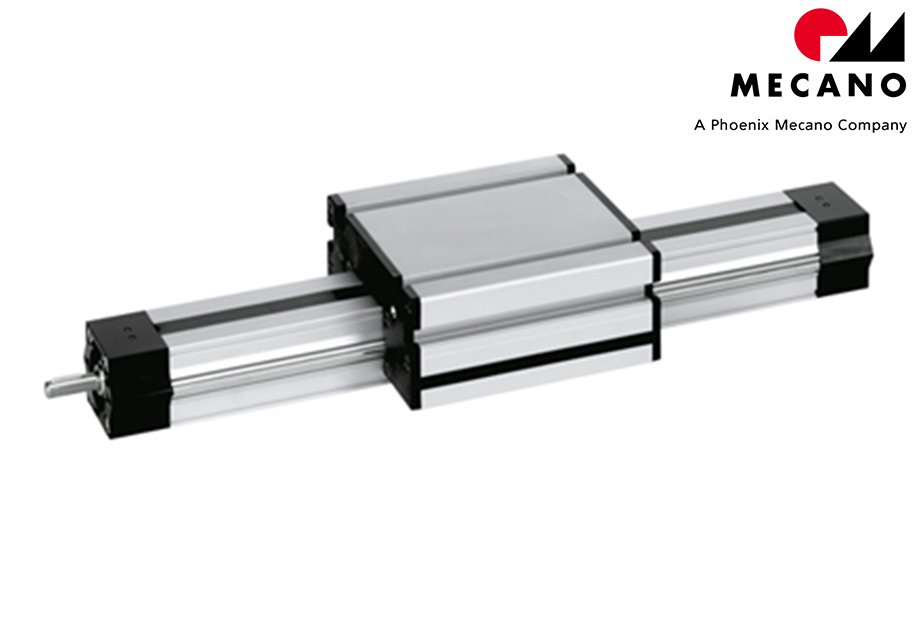

PLS（型材直线导轨）
PLS直线导轨适合中型或重型负载下的电动或手动调节
尺寸 30,40, 50, 60, 80 Mx最大 14-124 Nm 最大行程长度 830-3000 mm My最大 20-168 Nm Fx最大 340-3050 N Mz最大 22-169 Nm Fy最大 790-2550 N 驱动轴 右手或左手螺纹 Fz最大 790-2550 N 右手或左手螺纹 不带驱动（导向） -

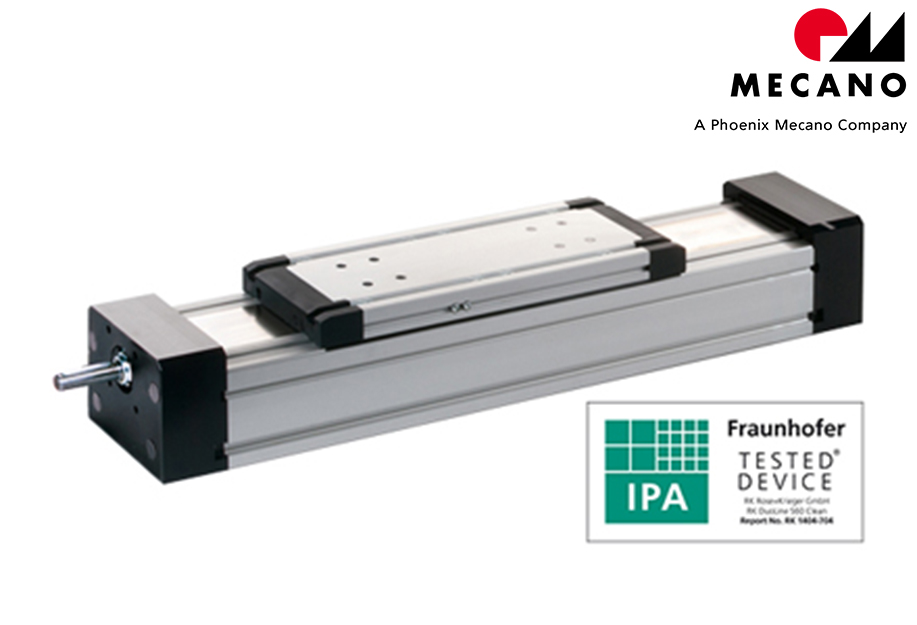

RK DuoLine S（型材直线导轨）
这款裂变产品同样可供选择，可作为带锁定功能的垂直导轨以及洁净室版本使用。
尺寸 50, 60, 80, 120, 160 Mx最大 45-500 Nm 最大行程长度 2268-4440 mm My最大 380-1200 Nm Fx最大 1400-8000 N Mz最大 350-1150 Nm Fy最大 930-5100 N 驱动轴 右手螺纹 Fz最大 1100-8900 N 右手或左手螺纹 不带驱动（导向） 可选版本 带RK安全锁的锁定版本 洁净室版本（EN ISO 14644-1）
